A FlowMatic® 04 Flex-Ergo é uma estação flexível, fabricada para proporcionar a máxima ergonomia aos operadores que embalam um big bag graças à sua plataforma elevatória hidráulica ou ao seu cilindro estrutural.
Graças à integração do sistema hidráulico (mesa elevador de hastes ou cilindro estrutural), a altitude de acesso aos asas e ao fundo do big bag é permanente na altitude adequada ao operador.
A plataforma de acesso única incorpora um nível único para evitar qualquer risco de danos às operações armazenadas. A ergonomia está no seu auge com uma suposição global limitada.
Graças à estação de embalagem de big bags FlowMatic® 04 Flex-Ergo, você pode colocar seus sacos em big bags de 500 kg ou 1.000 kg com produtos de alta ou baixa densidade que mantêm a altura mínima de acesso ao big bag.
A linha de máquinas de manuseio de big bags Palamatic Process permite instalá-la em todas as suas limitações.
Propósito:
Não existem operadores pequenos e pequenos, mas também existem sacos pequenos e grandes. ¡A solução hidráulica garante uma posição ergonómica, segura e eficiente!
-
Ergonomia5
Pontos fortes do equipamento
- Alimentação automática de disco
- Instalação de big bags em altitude constante
- Pesagem e dosagem automática de big bags
- Densificação com penalidade de vibração (opção)
- Cierre de puños de big bag com altura ergonômica
- Evacuação automática de big bags fortemente embalados e três transportadores
- Plataforma de nível único com área dedicada a paletes vacíos e acesso único a um big bag durante a fase de lenado.
Media
Conheça nosso equipamento em fotos

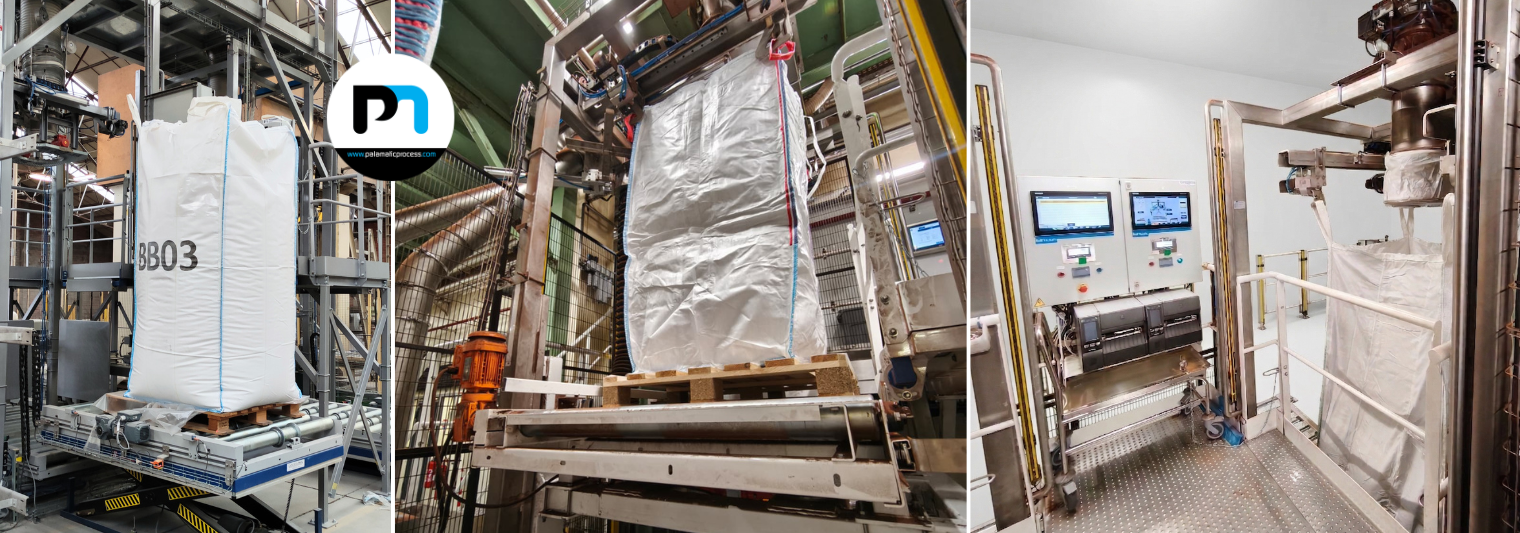

FlowMatic® Flex-Ergo
Estação de embalagem de big bags - ergonomia do operador.
Estação de empacotamento de big bags flexíveis
Adapta-se à altura do operador.
Enchedor de big bag flexível
Estação de enchimento de big bags com altura ajustável para melhorar a ergonomia.
Empacotador de big bag Flex-Ergo
A estação de empacotamento de big bags FlowMatic@04 Flex-Ergo tem altura ajustável.
Features
Características técnicas
| Cadência | Até 30 big bags/h. |
|---|---|
| Capacidade | 500 kg em 2 toneladas/big bag |
| Materiais de fabricação | Acero pintado, aço inox 304L |
| Energia instalada | 10.5 kW |
| Consumo de ar comprimido | 6.8 Nm³/h |
| Fluxo de coleta de pó | 300 m³/h |
Equipado com o modelo FlowMatic® 04 Flex-Ergo:
- Estrutura de transporte: Estrutura de transporte adaptada para big bag
- Mesa elevatória: equipada com hastes para se adaptar a todas as alturas do big bag
- Liberação automática de big bag: quatro ganchos articulados estão localizados na plataforma de recebimento de big bag. A mesa elevatória subiu para provocar a abertura dos ganchos de suporte para liberar o big bag do disco.
- Ponto inflável: o ponto de inflação garante uma conexão entre a cabeça da tampa e o big bag durante a tampa. - Cabeça de llenado: a cabeça de lenado é desenhada como um elevador duplo para o equilíbrio do volume. A área carregada é evacuada através da linha de desgaseificação que pode ser conectada à linha de coleta de pó.
- Ventilador pré-inflado: instalado na estação, o ventilador garante a conformação do big bag equipado com bolsa interna para facilitar seu manuseio. O ventilador é cuidadosamente recomendado para coletar pó de baixa densidade.
- Mesa vibratória: a mesa de densificação permite manusear produtos difíceis e garante um ótimo manuseio de big bags. A mesa vibratória está equipada com motores vibratórios de intensidade ajustável. Esta mesa vibratória é formada por um dispositivo extraível implantado diretamente na mesa vibratória.
- Desapilador de disco: o desapilador é fixado por meio de transporte de haste motorizada e os discos de manuseio são transportados até a estação de embalagem. O tamanho do disco é suportado pelo desapilador é flexível.
- Transportador de varetas: uma série de transportadores de varetas motorizados garantem o transporte dos paletes vazios até o carregamento do big bag. Está equipado com sensores de posição para garantir o armazenamento de big bags médios. A mesa elevatória incorporou um transportador independente. Estão disponíveis configurações com placa rotativa e rodas de haste para se adaptar às configurações de zonas e fluxos de almacenamiento.
Options
Opções disponíveis
-
Depósito de tapete
Uma estação de depósito de tapete está localizada entre o desempilhador de pallets e a carregadora de big bag. Ele permite a colocação automática de um tapete (papelão ou filme de PE) no pallet vazio, antes do enchimento do big bag. Este posto é um complemento essencial para o confinamento máximo do big bag que atende ao padrão de qualidade de muitas indústrias.
-
Cobertura
Na saída da estação de ensacamento de big bags, uma cobertura automática garante o confinamento final do big bag sobre o pallet.
A alimentação do big bag é efetuada por um transportador motorizado. -
Cabeça rotativa
Sistema que permite a colocação ergonômica do big bag vazio. Projetado usando um rolamento de alta resistência, uma simples rotação (+180°/-180°) do sistema de fixação permite ao operador posicionar as 4 alças da big bag, desde sua estação de trabalho.
A liberação automática das alças, uma vez que o big bag está cheio, completa o sistema e o torna um equipamento particularmente adequado para altas cadências de embalagem.
O conjunto incorpora o ventilador pré-inflável, permitindo seu uso em ambientes difíceis, também sujeitos a altas restrições de higiene.
-
Braçadeira de aterramento
As tranças de terra equipam toda a estação. Um ponto de conexão rápida permite que os big bags sejam aterrados, conseguindo assim uma ligação equipotencial da montagem.
