Enchimento de big bag FlowMatic®05-CH - Cilindro hidráulico e pesagem suspensa
A solução eficiente e flexível para processos de acondicionamento de pós sujeitos a altas restrições de higiene: redução das áreas de retenção no solo pela instalação de uma plataforma de pesagem diretamente na cabeça de enchimento.
Cilindro hidráulico
A Flowmatic® 05-CH possui um cilindro hidráulico. Ela representa a solução eficiente e flexível para o acondicionamento de pó sujeito a rígidas restrições de higiene: redução das áreas de retenção no solo pela instalação da "plataforma" de pesagem diretamente na cabeça de enchimento. O big bag é instalado por cilindro hidráulico.
-
Automação4
-
Cadência3
-
Espaço4
Modo de operação FlowMatic® 05-CH :
1. Instalação do big bag na estação de acondicionamento
2. Fixação firme da manga de enchimento de big bag pela junta inflável
3. Levantamento do big bag
4. Mudança da rede de inflagem para ventilação
5. Enchimento do big bag em alta velocidade
6. Gerenciamento da pesagem por uma passagem em baixa velocidade para ajustar a dosagem
7. Fim do enchimento: descida do cilindro hidráulico, desinflágem da junta inflável e liberação automática
8. Evacuação do big bag por paleteira ou empilhadeira
Pontos fortes do equipamento
- Liberação automática das alças para ergonomia e alta velocidade
- Estrutura suspensa para facilitar a limpeza do piso
- Cabeça de enchimento de envelope duplo para desgaseificar o big bag durante o enchimento
- Junta inflável para vedar a conexão
Media
Conheça nossos equipamentos em vídeos
Remplissage big bag Flowmatic 05 - Remplissage big bag suspendu et pesée brute
Remplissage big bags FlowMatic 05
Acondicionamento com big bag suspenso e pesagem bruta
A solução eficiente e flexível para processos de acondicionamento em pós sujeitos a altas restrições de higiene: redução das áreas de retenção no solo pela instalando de uma plataforma de pesagem diretamente na cabeça de enchimento. Confinamento, Pesagem suspensa, Modelagem de big bag, Tensão de big bag, Design higiênico, Ergonomia...
Gamme de station remplisseuse big bag - FlowMatic
Remplissage big bags FlowMatic® 05 VH - Vérin hydraulique
Conheça nosso equipamento em fotos
Enchimento de big bag com alimentos em pó
Higiene e ergonomia para o operador para aplicação na indústria de alimentos.
Acondicionamento de açúcar
Acondicionamento de açúcar branco e açúcar cristal em big bag de armazenamento Pal'Packs®.

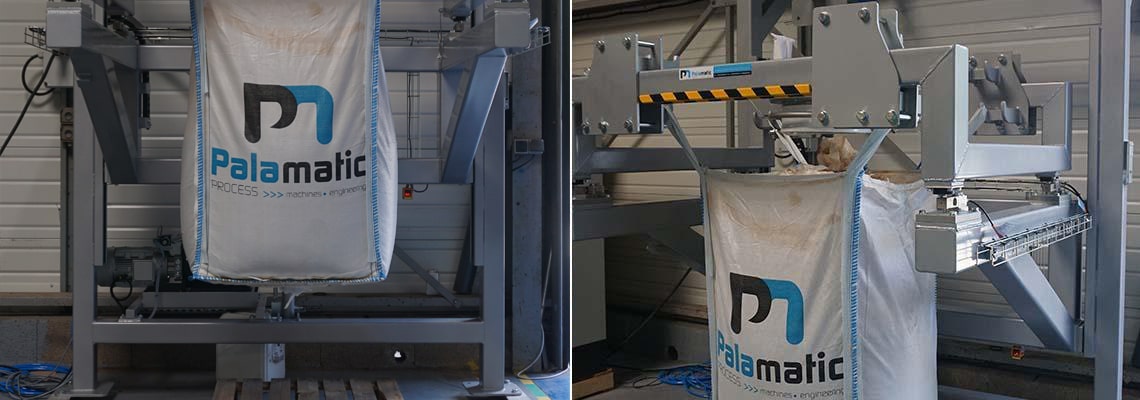

Estação de enchimento de big bag - cilindro hidráulico
A colocação do big bag é no pallet é efetuada por cilindro hidráulico.

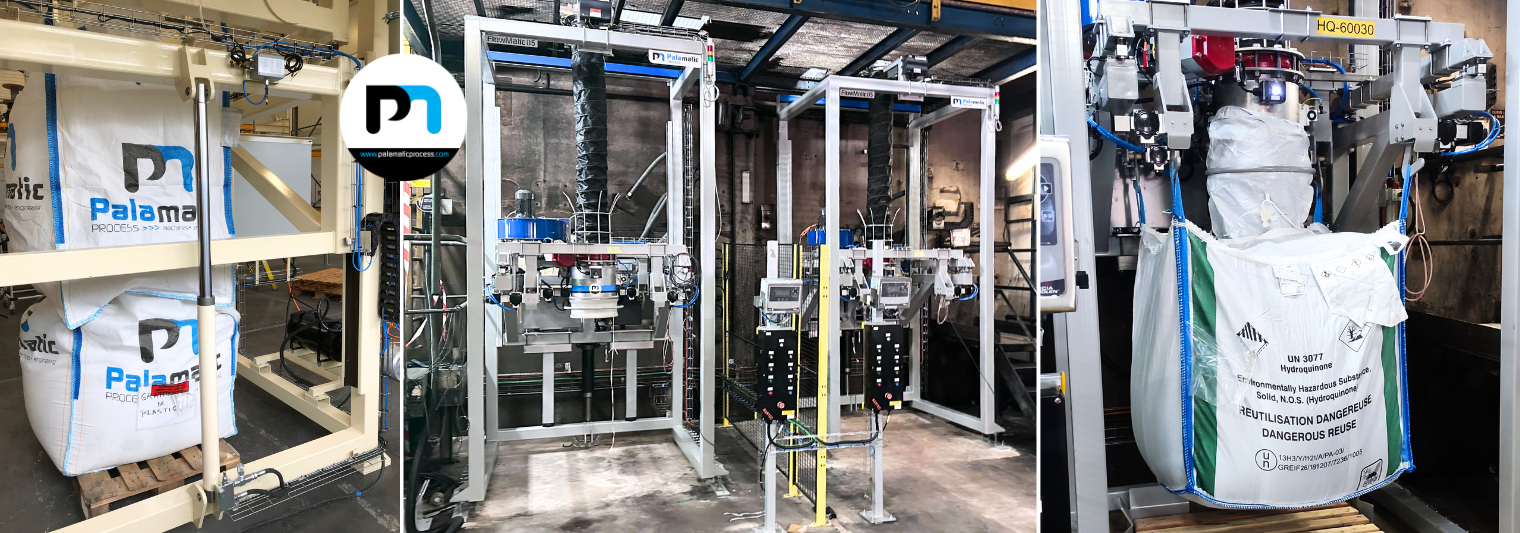

Linha de acondicionamento de big bags
Acondicionamento de minerais em big bags.
Acondicionamento com big bag suspenso
As zonas de retenção no solo são reduzidas com a instalação do sistema de pesagem diretamente na cabeça de enchimento da estação de acondicionamento de big bags.
Acondicionamento de produtos a granel
Linha de acondicionamento em big bags higiênica e ergonômica.
Suporte de alças ergonômicas
Os suportes das alças do big bag são ergonômicos para facilitar a intervenção do operador.
Pesagem suspensa na estrutura de enchimento
As balanças que realizam a dosagem de pó e de produtos a granel são suspensas na estrutura da estação de enchimento de big bags.
Cilindro hidráulico
O cilindro hidráulico está posicionado na estrutura principal da estação de enchimento de big bags.
Balanças
Sistema de pesagem integrado na estação de enchimento de big bag.
FlowMatic® 05-CH
O sistema de dosagem suspensa garante a dosagem e a regulação de pós para operações de acondicionamento e permite a impressão de etiquetas de pesagem com histórico.
Enchimento de big bag com pesagem suspensa
O sistema de acondicionamento de big bags é alimentado por um transportador de correia.
Acondicionamento dos big bags na pesagem bruta
A colocação do big bag no pallet após o enchimento é realizada através de um cilindro hidráulico.
Enchimento de minerais em big bags
Instalação de uma estação de acondicionamento de cal + aditivos em big bag em um dos líderes mundiais na produção de cal, cal dolomítico e outros minerais.
Ventilador inflável do big bag
A estação de enchimento de big bag FlowMatic® 05 permite a confinamento, controle do peso e otimização do enchimento. Ele é equipado com um ventilador inflável.
Válvula para alimentação de estação de enchimento
O tubo de enchimento de envelope duplo é conectado ao sistema de enchimento de big bag por uma junta flexível, garantindo o confinamento e não interferência na pesagem.
Features
Características técnicas
| Velocidade | 10 a 20 big bag/h |
|---|---|
| Capacidade | 2 toneladas/big bag |
| Materiais de fabricação | Aço pintado, inox 304L |
| Potência instalada | 1.6 kW |
| Consumo de ar comprimido | 2.9 Nm³/h |
| Taxa de remoção de poeira | 300 m³/h |
Acabamentos: RAL 9006, jateado, eletropolimento
Potência média absorvida: 0,2 kW
Pressão de operação: 6 bares
Entrada 4-20 mA: 1
Entrada digital: 3
Saída digital: 5
Precisão da corrente de pesagem: ± 500 gramas
Dimensões máximas das big bags:
Comprimento x Largura x Altura: 1 550 x 1 550 x 2 400 mm
Options
Opções disponíveis
-
Transportador
O big bag colocado no pallet é removido por um transportador de rolos motorizado, otimizando a produção.
-
Cabeça rotativa
Sistema que permite a colocação ergonômica do big bag vazio. Projetado usando um rolamento de alta resistência, uma rotação simples (+180°/-180°) do sistema de fixação permite ao operador posicionar as 4 alças do big bag, em sua estação de trabalho.
A liberação automática das alças, uma vez que o big bag está cheio, completa o sistema e o torna um equipamento particularmente adaptado para acondicionamento de alta velocidade.
O conjunto incorpora o ventilador pré-inflável, permitindo seu uso em ambientes difíceis, também sujeitos a altas restrições de higiene.
-
Desempilhador de pallets
Para automatizar a estação de enchimento de big bags, propomos a instalação de um desempilhador automático de pallets .
Os pallets empilhados são armazenados na loja e, em seguida, alimentam um a um a estação de acondicionamento de big bag através de um transportador motorizado. -
Braçadeira de aterramento
Os fios terras equipam toda a estação. Um ponto de conexão rápida permite que os big bags sejam aterrados, conseguindo assim uma ligação equipotencial do todo.
-
Plataforma
Ela facilita o acesso à parte superior do acondicionador de big bags, permitindo que a calha de enchimento do container flexível seja fechada.
-
Soldadora de bolsas internas
Depois de cheio, o big bag é evacuado para a estação de fechamento da manga. Um sistema de termo-soldagem permite um fechamento firme do big bag, pela ação de garras de aquecimento na bolsa interna. As tecnologias de soldagem são adaptáveis de acordo com as características do big bag (bolsa interna de alumínio).
-
Mesa vibratória
Para desaerar o produto, uma mesa vibratória ativada por dois motores elétricos otimiza o enchimento do big bag.
Case studies
Aplicações com este equipamento
Acondicionamento de cal e minerais
Pós tratados: cal + aditivos - Acondicionamento de cal e minerais - A instalação refere-se a uma estação de enchimento de big bags FlowMatic® 05 com pesagem suspensa.Construção civil
