Enchimento de big bag FlowMatic® 10 - ECD |
 |
Linha de acondicionamento de alta cadência com máxima higiene

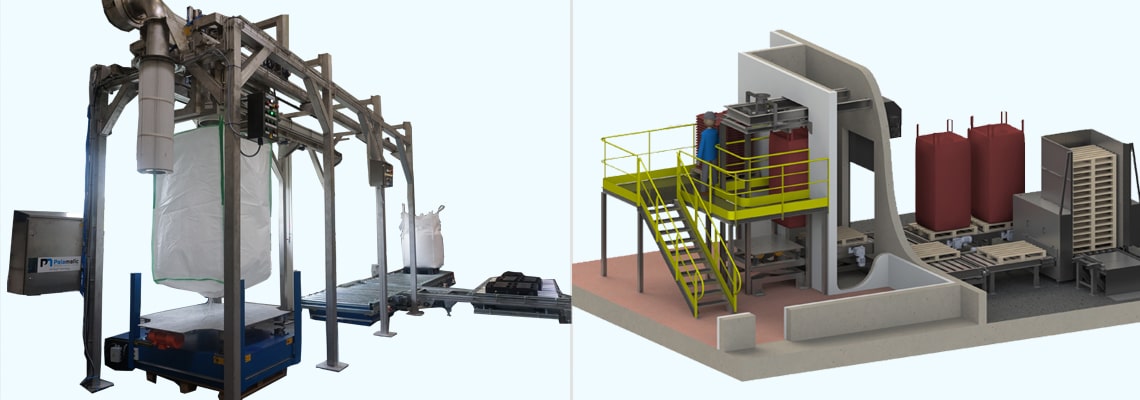

A estação de enchimento de big bag Flowmatic 10 permite um acondicionamento de alta cadência, mantendo a máxima higiene durante o manuseio de seus big bags.
Principalmente adequado para as indústrias farmacêutica e agroalimentar, este equipamento destina-se a encher big bags na área branca e depois extraí-los para uma área de armazenamento. A pesagem comercial associada à linha de alimentação de pallets e à extração de big bags permite a preparação de grandes volumes prontos para venda com pouca intervenção do operador.
Uma SAS (área cinza) fechada por duas portas herméticas possibilita a ligação entre as duas áreas e evita a introdução de pallets em áreas sensíveis. A pesagem comercial associada à linha de alimentação de pallets e à extração de big bags permite a preparação de grandes volumes prontos para venda com pouca intervenção do operador.
-
Automação4
-
Cadência3
-
Espaço2
Pontos fortes do equipamento
- Remoção automática
- Pesagem comercial na pesagem líquida
- Estação com tremonha de pré-dosagem
- Transportador e automação
Media
Conheça nossos equipamentos em vídeos
Remplissage big bags FlowMatic 10
Gamme de station remplisseuse big bag - FlowMatic
Conheça nosso equipamento em fotos
Carregamento de big bag higiênico - leite em pó
Uma vez acondicionado, o big bag é colocado no pallet e evacuado por um transportador de rolos motorizados, otimizando assim o fluxo da linha de acondicionamento em big bag.
Linha de acondicionamento em big bag
Vista 3D da estação de acondicionamento em big bags de alta velocidade com o máximo de higiene.
Estação de enchimento de big bag
Estação de acondicionamento higiênico instalada sob torre de atomização para leite em pó infantil.
SAS de saída de big bag
Uma SAS (área cinza) fechada por duas portas herméticas torna possível fazer a ligação entre as duas áreas e impede a introdução de pallets em áreas sensíveis.
Enchimento de big bag e tambor
Linha completa de micronização e embalagem em sacos e tambores com produtos químicos.
Transportador de big bag
Transportador de correia na saída da estação de enchimento de big bags com especiarias.
Linha de embalagem em big bags
Uma vez acondicionado, o big bag é colocado no pallet e evacuado por um transportador de rolos motorizados, otimizando assim o fluxo da linha de embalagem em big bag.
FlowMatic® 05-CH
Posto de embalagem de leite em pó em linha de produção industrial.
Estação de enchimento de big bag
Linha de produção industrial com estação de enchimento de big bags com açúcar.
Balanças na estação de enchimento de big bags
O big bag é suspenso verticalmente através de um cilindro pneumático.
Carregamento de big bags
Transportador de rolos na linha de embalagem em big bags.
Transporte automático
Linha de enchimento de big bag automática para a embalagem de leite em pó com soldagem do big bag.
Embalagem de leite em pó
Estação higiênica de embalagem em big bags com pré-mistura de leite em pó para a preparação de leite em pó infantil.
Embalagem sem pallet
Linha industrial de manuseio de pó e big bag.
Alta velocidade e máxima higiene
Linha de produção industrial para carregamento de big bags na indústria química.
Linha de enchimento de big bags - FlowMatic® 10
Enchimento de big bag em linha de produção industrial que lida com produtos a granel e pós.
Painel de controle
Enchimento de big bag em linha de embalagem industrial que lida com produtos a granel.
Tela de automação
Automação industrial na linha de embalagem em big bag com detergente.
Features
Características técnicas
| CADÊNCIA | 10 a 20 big bags/h |
|---|---|
| CAPACIDADE | 2 toneladas/big bag |
| MATERIAL DE FABRICAÇÃO | aço pintado, inox 304L |
| POTÊNCIA INSTALADA | 15kW |
| CONSUMO DE AR COMPRIMIDO | 4,9Nm³/h |
| FLUXO DE DESPOEIRAMENTO | 300 m³/h |
Acabamentos: RAL 3006, jateado, eletropolimento
Potência média absorvida: 3,8 kW
Pressão de operação: 6 bares
Entrado 4-20 mA:1
Entrada digital: 23
Saída digital: 17
Precisão da corrente de pesagem: +/- 500 gramas
Dimensões máximas - Comprimento* Largura* Altura: 1300* 1300* 2400
Equipamentos integrados no modelo FLOWMATIC 10:
- Mesa elevatória vibratória
- Transportador de bordo na mesa elevatória
- Área de armazenamento
- Desempilhador
- Carrinho suspenso de evacuação de big bag
- Zona cinza: SAS de extração de big bag por porta deslizante e porta de elevação rápida
- Áreas brancas
- Cabeça de enchimento
- Estrutura pesada
Options
Opções disponíveis
-
Depósito de tapete
Uma estação de depósito de tapete está localizada entre o depositor de pallets e a máquina de acondicionamento em big bag. Ela permite a colocação automática de um tapete (de papelão ou de filme PE) no pallet vazio, antes do enchimento. Esta posição é um complemento essencial para o confinamento máximo do big bag que atende ao padrão de qualidade de muitas indústrias.
-
Ventilador de pré-inflagem
Ventilador de pré-inflagem: o ventilador instalado na estação garante a modelagem do big bag. Ele facilita o enchimento de big bags equipados com bolsas internas (PE ou aluminizados). Uma válvula by-pass completa a linha aeraulic permitindo a desgaseificação de partículas finas, coletadas pelo tubo de envelope duplo durante a fase de acondicionamento.
-
Desempilhador de pallets
Para automatizar a estação de enchimento de big bags, propomos a instalação de um desempilhador de pallets automático.
Os pallets empilhados são armazenados na loja e, em seguida, abastecem a estação de acondicionamento em big bags, um por um, através de um transportador motorizado.
-
Braçadeira de aterramento
O fios terras equipam toda a estação. Um ponto de conexão rápida permite que os big bags sejam aterrados, conseguindo assim uma ligação equipotencial do todo.
Case studies
Aplicações com este equipamento
Acondicionamento em sala branca
Pó processado: leite em pó - Embalagem em sala branca - Estação de acondicionamento higiênica instalada sob uma torre de atomização para leite em pó infantil para um grupo internacional, que produz...Agroalimentar
-
Manipulação de amido alimentar
Pó processado: glúten - Manipulação de amido alimentar - Empresa francesa especializada na embalagem de produtos a granel. A Palamatic Process desenvolveu uma linha de embalagem em big bag de alta...Agroalimentar
-
Sala branca de acondicionamento
Pó processado: leite em pó - Sala branca para embalagem - Líder em laticínios e fabricante de leite em pó com alto valor agregado para os líderes do mercado infantil.Agroalimentar
