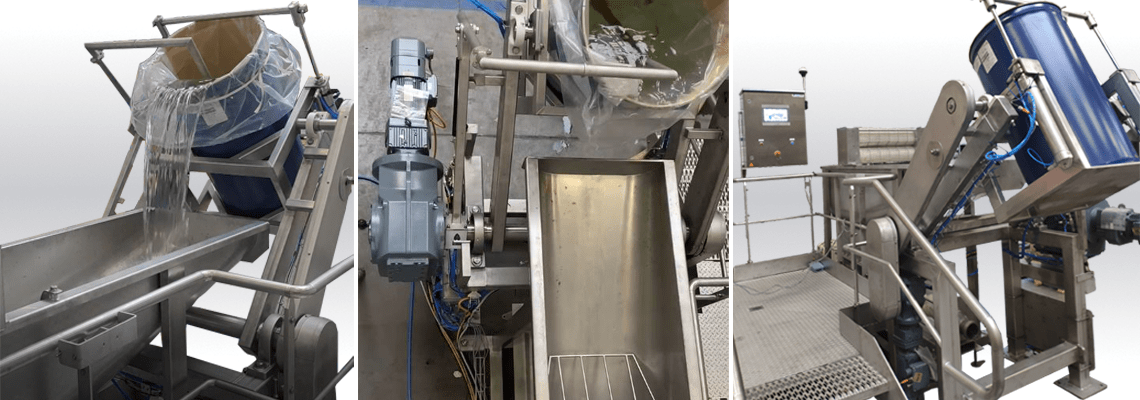

DrumFlow® Liquid - Tornador de tambor para produtos líquidos ou viscosos
O tornador de tambor DrumFlow® Liquid é feito de aço inoxidável e opera automaticamente, com controle remoto através de um CLP, minimizando a carga de trabalho manual para o operador de produção. O operador não precisa segurar o tambor durante o basculamento ou remover o saco cheio para abri-lo nos pinos.
O elevador de tambor é equipado com um sistema de fixação para a bolsa e o tambor (parte superior do tambor) com uma haste de retenção (parte inferior da bolsa) montada em um cilindro pneumático.
Procedimento:
- Colocação do tambor cheio no berço.
- O operador abre a bolsa e a vira para a flange do tambor.
- Lançamento do ciclo de esvaziamento automático, uma vez que o operador tenha deixado o recinto.
- Abaixamento da haste de fixação da bolsa e do tambor.
- Inclinação do tambor para a posição 1: 150°. Esvaziar a maior parte do produto.
- Continuar a inclinação para 180°. Acabar o esvaziamento.
- Devolver o tambor vazio à sua posição inicial (no chão).
- Levante a haste de fixação.
- Solte o tambor vazio e coloque o novo tambor em posição para esvaziamento em tempo oculto.
- Recuperação do saco vazio do primeiro tambor para passagem para o laminador, enquanto o segundo tambor está sendo esvaziado.
O DrumFlow® Liquid está disponível em 3 modelos: DrumFlow® Liquid 50, DrumFlow® Liquid 150 e DrumFlow® Liquid 300 com faixas de inclinação de 90° a 180°.
| DrumFlow® Liquid 50 | DrumFlow® Liquid 150 | DrumFlow® Liquid 300 | |
|---|---|---|---|
| Capacidade do tambor - peso | 50 kg | 150 kg | 300 kg |
| Altura do eixo | 600 mm | 800 mm | 1 m |
| Diâmetro | 400 mm | 500 mm | 600 mm |
A estação de esvaziamento do tambor consiste em:
- Um berço basculante com motor elétrico
- Um sistema de fixação para a bolsa e o tambor
- Um funil de recepção
- Um moinho de rolos
- Uma bomba de transferência.
-
Cadência4
Pontos fortes do equipamento
- Berço basculante com motor elétrico
- Sistema de fixação de sacos e tambores
- Limpeza do equipamento (sistema CIP possível)
- Mínima intervenção do operador
Media
Conheça nossos equipamentos em vídeos
Basculeur fût liquide
Conheça nosso equipamento em fotos
Levantando o tambor para esvaziar
Início do ciclo de esvaziamento automático, uma vez que o operador tenha deixado o recinto.
Moinho de Rolos Tambor Vazio
Integração de um moinho de rolos para o esvaziamento completo da bolsa.
Armário de controle de DrumFlow Liquid
Controle automatizado do sistema de esvaziamento do tambor com Pal'Touch®.
Plataforma automatizada de esvaziamento de tambor
Plataforma de acesso do operador ao basculante do tambor equipado com uma grade.
Inclinação de 180 graus do tambor
Inclinar o tambor 180° para terminar o ciclo de esvaziamento.
Features
Características técnicas
Taxa de transferência em produto viscoso: 7m³ / h
Taxa de transferência para produtos não viscosos: 15m³ / h
Pressão de descarga do produto : 12 a 15 barras
Tambor com basculante integrado:
- Barra de retenção de sacos completamente removível
- Pedal com proteção em aço inoxidável
- Instalação de uma cobertura de proteção em aço inoxidável para impedir o acesso ao funil de descarga durante as fases de limpeza no local.
Recinto de segurança:
- Grade de segurança em aço inoxidável 304
- Cortina de luz
Case studies
Aplicações com este equipamento
Embalagem de azeitonas
Produtos processados: azeitonas em salmoura - Embalagem de azeitonas - O objetivo é o esvaziamento automático de tambores por inversão.Agroalimentar
