Moinho industrial de pinos - Micronização de pós
O moedor de pinos é uma solução ideal para a realização de moagem, com granulometria de pó desejada, de uma ampla variedade de produtos a granel e pulverulentos. O moedor de pinos Palamatic Process possui um disco rotativo e um disco fixo. Essa funcionalidade permite obter pós de grande delicadeza.
O tamanho das partículas dos pós pode ser ajustado de acordo com o equipamento ou o pó utilizado.
Nossa gama de moedores industriais
|
Modelos |
UM160 |
UM315 |
UM500 |
UM630 |
|---|---|---|---|---|
|
Potência em kW |
5.5 |
18.5 |
37 |
75 |
|
Fluxo teórico em kg/h* |
250 |
1 000 |
2 000 |
3 600 |
|
Fator de escala |
0.25 |
1 |
2 |
3 |
* Essas vazões são fornecidas em uma produção de açúcar de confeiteiro com um tamanho de partícula de saída <a 130 µm por 98%
O moedor industrial POLY-MILL oferece a solução ideal para triturar uma grande variedade de produtos a granel e pulverulentos. Cada processo de moagem envolve uma solução muito precisa, de acordo com o tamanho de partícula do pó desejado.
Os moinhos de pinos POLY-MILL são usados para moagens finas a ultrafinas (D50 = 5 mícrons) de materiais secos friáveis ou difíceis de moer.
O Palamatic detalha as 6 tecnologias de britagem a conhecer antes de lançar seu projeto.
Moedor industrial:
O moedor industrial POLY-MILL oferece a solução ideal para moagem, desaglomeração e fragmentação de uma ampla variedade de produtos a granel e pulverulentos. Cada processo de moagem envolve uma solução muito precisa, de acordo com a granulometria do seu pó desejado. O moinho industrial POLY-MILL pode ser equipado com várias opções de moagem e britagem facilmente intercambiáveis para se adaptar às necessidades muito específicas de cada aplicação.
-
Finura5
-
Fluxo3
Processo agroalimentar
Modo de funcionamento da máquina moedora
O produto é alimentado de maneira central. Um separador magnético é integrado no início da câmara de moagem. A moagem é realizada por impactos entre as fileiras de eixos montados concentricamente no disco rotativo.
A granulometria dos pós na saída é determinada por três fatores principais:
1- A velocidade de rotação
2- O número e a forma dos pinos
3- A passagem do fluxo de ar
Aplicações
- Indústria alimentícia
- Moedor de especiarias
- Farmácia
- Ração animal
- Química
- Madeira e madeira compensada
- Pós minerais
- Plástico
Pontos fortes do equipamento
- Excelente confiabilidade de moagem por longos períodos de produção
- Mecânica de resistência muito alta, grau de qualidade muito alto
- Eficácia
- Segurança de uso
- Fácil manutenção e limpeza
- Experiência com vários produtos comprovada
- Sem risco de contaminação cruzada
Media
Conheça nossos equipamentos em vídeos
Solutions de broyage industriel et de micronisation Palamatic Process
O moedor industrial POLY-MILL Palamatic Process é a solução para moagem, desaglomeração, fragmentação ou micronização de uma ampla variedade de produtos a granel e pulverulentos. Venha testar seus produtos com o nosso moedor UM160 em nossa estação de testes!
4 models of UM Palamatic process mills
Gama de moinhos para produtos em pó
Conheça nosso equipamento em fotos
Linha de moedores
Linha de moedores de pinos para micronização de pós.
Máquina de moagem industrial Palamatic Process
Moedor industrial Palamatic Process para pó alimentar, pó químico ou pó farmacêutico.
Moedor industrial Palamatic Process
Moedor industrial da Palamatic Process.
Moedor de pinos para pó com riz
O moedor industrial é alimentado por uma estação de esvaziamento de big bag e saco (Duopal 0)
Com a ajuda de um sistema de transporte pneumático o arroz alimenta o moedor.
Moagem industrial de arroz
Micronização de arroz para a produção de farinha de arroz.
Moedor de pino industrial
O moedor de pino Palamatic Process está equipado com dois discos rotativos, o que permite obter uma grande finura do pó.

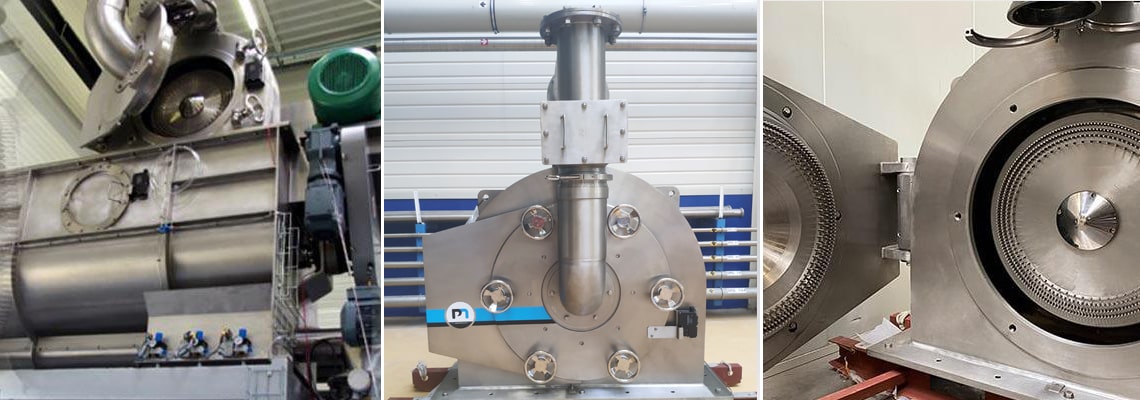

Câmara de moagem
O produto é alimentado centralmente. Um separador magnético é integrado na câmara de moagem.
Moedor de pó Palamatic Process
A montagem do motor do moedor é montado de acordo com as restrições de implantação.
Moagem industrial de farinha de arroz
O moedor industrial é a solução ideal para a moagem de uma grande variedade de produtos a granel e pulverulentos.
Moagem industrial de sêmola
Micronização de sêmola. Venha testar nosso moedor industrial em nossa estação de testes.
Moagem industrial de sêmola - redução granulométrica
Micronização de sêmola. Venha testar nosso moedor industrial em nossa estação de testes.
Moagem industrial na estação de testes Palamatic Process
Os moedores Palamatic Process são usados para moagem fina de materiais secos, quebradiços ou difíceis de moer
Moedor de pós e produtos a granel
A moagem é realizada por impactos entre as fileiras de pinos montados concentricamente no disco rotativo
Moedor industrial
A granulometria dos pós de saída é determinado por três fatores principais:
- A velocidade de rotação
- O número e a forma dos pinos
- O fluxo de ar atravessado
Moedor de pinos Palamatic Process
O acesso à câmara de moagem é simples, graças a uma porta ampla e à possibilidade de carregamento da ferramenta: instalação de lâminas e caixas de calibração.
Moagem de pinos para redução granulométrica de arroz
Micronização de arroz para a fabricação de farinha de arroz. Venha testar seu moedor industrial em nossa estação de testes.
Moedor de pinos industrial na estação de testes
Projeto reforçado da passagem do eixo, garantindo alta velocidade de rotação e vedação total
Moedor de redução granulométrica
Granulometria ultrafina graças a uma velocidade de rotação muito alta: até 6000 rotações/min.
Abertura da câmara de moagem do moedor industrial
Moedor industrial cônico para uso veterinário
Moagem industrial na linha de produção industrial para a fabricação de produtos veterinários.
Moedor de produtos a granel e pulverulentos
Os resultados obtidos com os nossos moedores industriais são a valorização de materiais, além de maior facilidade de armazenamento e transporte.
Granulação industrial
Moedor industrial na linha de produção de produtos alimentares.
Moedor industrial para manuseio de pós e produtos a granel
Moagem de nozes para a indústria agroalimentar.
Moagem industrial
A versatilidade dos moedores industriais os torna altamente valorizados em diferentes setores industriais: farmacêutico, agroalimentar, pós minerais, químico (fertilizantes, pesticidas, tintas, pigmentos).
Moedor industrial de pinos modulares
O moedor de pinos está equipada com uma câmara de moagem com um rotor de pinos rotativos e um estator de pinos fixo que permite obter uma grande finura do pó
Moedor industrial agroalimentar
A finura da moagem pode ser ajustada modificando a velocidade do rotor de pinos, mas também pelo fluxo de alimentação do moedor.
Moedor de linha de produção industrial
A câmara de moagem de grande dimensão permite até mesmo a moagem de materiais que tendem a entupir.
Moedor industrial de sêmola de trigo duro
O moedor de martelos permite a moagem de todos os tipos de cereais e produtos secos.
Skid de moagem, mistura e acondicionamento de açúcar de confeiteiro
Esta instalação consiste em transformar o açúcar cristal em açúcar de confeiteiro, a fim de obter uma grande finura do grão para uma utilização eficiente e ideal da massa de chocolate. O objetivo da finura é evitar a criação de torrões sem adição de aditivos.
Câmara de moagem de pó industrial
Câmara de moagem de fácil acesso, graças à abertura da porta do disco de pinos fixos.
Moedor de pós e granulados
Câmara de moagem para acessar o disco de pinos rotativos.
Moedor de açúcar cristal e açúcar de confeiteiro
Linha completa de micronização e acondicionamento em saco de açúcar de confeiteiro.
Moedor de açúcar cristalizado e açúcar de confeiteiro
Micronização de açúcar cristal em açúcar de confeiteiro para acondicionamento em sacos.
Controle do moedor industrial por automação
O moedor industrial Palamatic Process é conectado a um painel de controle (automação industrial). O operador pode, assim, controlar remotamente o processo de micronização.
Curva granulométrica do moedor industrial
É a operação que consiste em estudar a distribuição dos diferentes grãos de uma amostra de açúcar moído.
Detecção magnética no moedor industrial
Os sistemas de detecção magnética fazem parte desse processo, separando partículas de metais ferrosos, mesmo fracamente magnetizados ou de tamanho muito fino, do fluxo do produto que passa.
Moagem de açúcar cristal
Unidade de moagem para açúcar de confeiteiro puro com embalagem em sacos.
Moedor alimentar - concepção higiênica
Sistema de desembalagem para um suporte de moagem de amendoim.
Redução granulométrica de produto químico
Linha completa de micronização e embalagem em sacos de algas marinhas.
Redução granulométrica de ferramentas intercambiáveis
O moedor POLY-MILL oferece excelente qualidade de moagem por longos períodos de produção.
Redução granulométrica de sêmola de trigo
Produção de sêmola de trigo duro para a fabricação de produtos alimentícios, como massas frescas.
Features
Características técnicas
O moedor industrial POLY-MILL oferece excelente confiabilidade de moagem por longos períodos de produção. Projetado com mecânica de alta resistência, o moinho industrial oferece não apenas eficiência e segurança de uso, mas também facilidade de manutenção e limpeza. Os riscos de contaminação cruzada são zero.
As ferramentas disponíveis são:
- Pinos, com ou sem tela de peneiramento
- Martelos, móveis ou fixos
- Lâminas
Óptica dos resultados: moagem fina, moagem média, moagem grossa, trituração, pulverização, redução granulométrica, separação de fibras para todos os tipos de produtos a serem processados.
O POLY-MILL está disponível em aço pintado, aço inoxidável 304 e 316L e, assim, adapta-se aos requisitos de cada processo.
|
Modelo (1) |
|
UM-315 |
UM-500 |
UM-630 |
|---|---|---|---|---|
|
Tipo de moagem |
||||
|
com lâminas |
Kw |
18,5 |
37 |
75 |
|
com pinos |
Kw |
18,5 |
37 |
75 |
|
Velocidade padrão |
||||
|
com lâminas |
rpm |
7300 |
4600 |
3500 |
|
com pinos |
rpm |
8150 |
5900 |
4900 |
|
motor |
rpm |
2880 |
1440 |
1440 |
|
Peso (2) |
KGS. |
315 |
650 |
1200 |
|
Coeficiente de fluxo |
|
1 |
2 |
3,2 |
Dimensões do moedor industrial:
| Modelos | A | B | C | D | ØD1 | ØD2 | E | F | G | KW | Volume máx. de ar m³/h |
|---|---|---|---|---|---|---|---|---|---|---|---|
| UM 160 | 625 | 645 | 714 | 1340 | 76 | 165 | 660 | 1210 | 1115 | 5,5 | 500 |
| UM 315 | 910 | 1035 | 614 | 1524 | 168 | 280 | 910 | 1470 | 1105 | 18,5 | 1500 |
| UM 500 | 1185 | 1035 | 614 | 1800 | 219 | 336 | 910 | 1470 | 1280 | 37 | 3200 |
| UM 630 | 1450 | 1335 | 614 | 2065 | 219 | 336 | 1215 | 2620 | 1462 | 75 | 5000 |
Case studies
Aplicações com este equipamento
Linha para biscoiteria
Pó processado: açúcar cristal - Linha para biscoiteria - Grupo marroquino especializado em biscoitos, chocolate e cacau. O objetivo do cliente era transformar o açúcar cristal em açúcar de confeiteiro...Agroalimentar
-
Linha de açúcar de confeiteiro
Pós processados: amido e açúcar cristalizado - Linha de açúcar de confeiteiro - Cooperativa francesa de açúcar - Fornecimento e serviço de um conjunto de equipamentos que permitem a produção de açúcar...Agroalimentar
-
Preparação de algas marinhas
Produtos processados: algas marinhas - Preparação de algas marinhas - Fabricante de matéria-prima orgânica para cosméticos. A PALAMATIC PROCESS projetou e fabricou uma linha completa de micronização...Química fina
-
Linha de moagem
Pó processado: lisina - Linha de moagem - Esta instalação refere-se a um dos líderes mundiais em nutrição animal.Agroalimentar
-
Linha de transferência e moagem
Pó processado: leite em pó específico - Linha de transferência e de moagem - Esta empresa desejava reduzir a granulometria de seu produto final com homogeneidade no espectro granulométrico (SPAN).Agroalimentar
-
Acondicionamento de desinfetante
Pós tratados: bicarbonato de sódio, ácido... - Acondicionamento de desinfetante - Linha de fabricação de produtos de limpeza para manutenção de prédios agrícolas.Química
-
Moagem industrial de pó
Pó processado: formato de cálcio - Moagem industrial de pó - O objetivo da instalação de moagem é produzir um material cuja granulometria seja inferior a 150 µm com um fluxo de fabricação de 500 kg/h...Construção civil
-
Acondicionamento em big bags e saquetas
Produto processado: flocos de batata - Acondicionamento em big bags e saquetas - O objetivo é reduzir os flocos de batata em pó para aumentar a densidade do produto.Agroalimentar
-
Injeção de bicarbonato de sódio
Pó processado: bicarbonato de sódio - Injeção de bicarbonato de sódioÁguas e fumaças
-
Linha de fabricação de pó compacto
Pós processados: sílica e óxido de ferro - Linha de fabricação de pó compacto - O objetivo da instalação é a mistura e homogeneização dos diferentes ingredientes.Química fina
-
Reciclagem de leite em pó por micronização
Pó processado: flocos de produtos lácteos, densidade de 400 a 500 µm - Reciclagem de leite em pó por micronização - A instalação consiste na dosagem, transferência, moagem e acondicionamento do leite...Agroalimentar
-
Preparação de misturas alimentares
Produto processado: açúcar cristal/açúcar de confeiteiro - Preparação de misturas de alimentos - Esta unidade de produção de açúcar de confeiteiro é composta por um carregador de big bag, um dosador...Agroalimentar
-
Unidade de moagem de açúcar
Pós processados: açúcar de confeiteiro de açúcar branco granulado e amido - Unidade de moagem de açúcar - A instalação consiste em alimentar o moinho com açúcar granulado e depois condicionar o açúcar...Agroalimentar
-
Moagem e embalagem de produtos acabados
Produtos processados: insetos secos - Moagem e embalagem de produtos acabados - Oficina de processamento e embalagem de produtos destinados ao setor de nutrição animal.Agroalimentar
