ENCHIMENTO DE BIG BAG - acondicionamento confinado para todos os tipos de big bags:
As estações de enchimento de big bags também são chamadas de máquinas de acondicionamento de big bags. A Palamatic Process projeta estações de enchimento de big bags para o tratamento de produtos a granel e em pó que se integram perfeitamente nas linhas de processo existentes. As máquinas de acondicionamento FlowMatic® 01 têm capacidades de enchimento que variam de 10 a 20 big bags por hora e apenas um operador é necessário para sua operação.
Este modelo representa uma solução eficaz para acondicionamento simples de produtos a granel.
-
Automação1
-
Cadência2
-
Espaço5
Procedimento de operação:
1. Posicione o big bag nos ganchos da estação de acondicionamento
2. Posicione o bico ao redor da junta inflável para carregamento com vedação
3. Encha o big bag
4. Esvazie a junta inflável e remova o big bag com empilhadeira ou paleteira
A fixação impermeável da manga conectora de enchimento com junta inflável fornece um carregamento de big bag com vedação para todos os tipos de big bags. A evacuação do big bag pode ser realizada usando uma empilhadeira ou uma paleteira.
Principais características do produto:
A PALAMATIC PROCESS desenvolveu uma gama completa de estações de acondicionamento para manuseio de big bags (FIBC, super saco, saco jumbo, saco a granel) para atender às diferentes necessidades das indústrias. O modelo FlowMatic®01 representa a solução eficiente para o acondicionamento simples de produtos a granel em pós, grãos e granulados.
Pontos fortes do equipamento
- Ganchos com largura ajustável para un ideal enchimento de big bags de todos os tipos
- Cabeça de enchimento de envelope duplo para desgaseificar o big bag durante a operação de acondicionamento
- Ajuste da altura do gancho para máxima flexibilidade
- Remoção de big bags por empilhadeira ou paleteira
Media
Conheça nossos equipamentos em vídeos
Remplissage big bag Flowmatic 01 - Conception 3D et réelle
Remplissage big bags FlowMatic 01
A PALAMATIC PROCESS desenvolveu uma gama completa de estações de acondicionamento para manuseio de big bags (FIBC, super saco, saco jumbo, saco a granel). O sistema de enchimento de big bag modelo FlowMatic®01 é a solução eficaz para o acondicionamento simples em big bags de produtos a granel em pós, grãos e granulados.
Gamme de station remplisseuse big bag - FlowMatic
10 modelos de acondicionadora de big bag
Conheça nosso equipamento em fotos

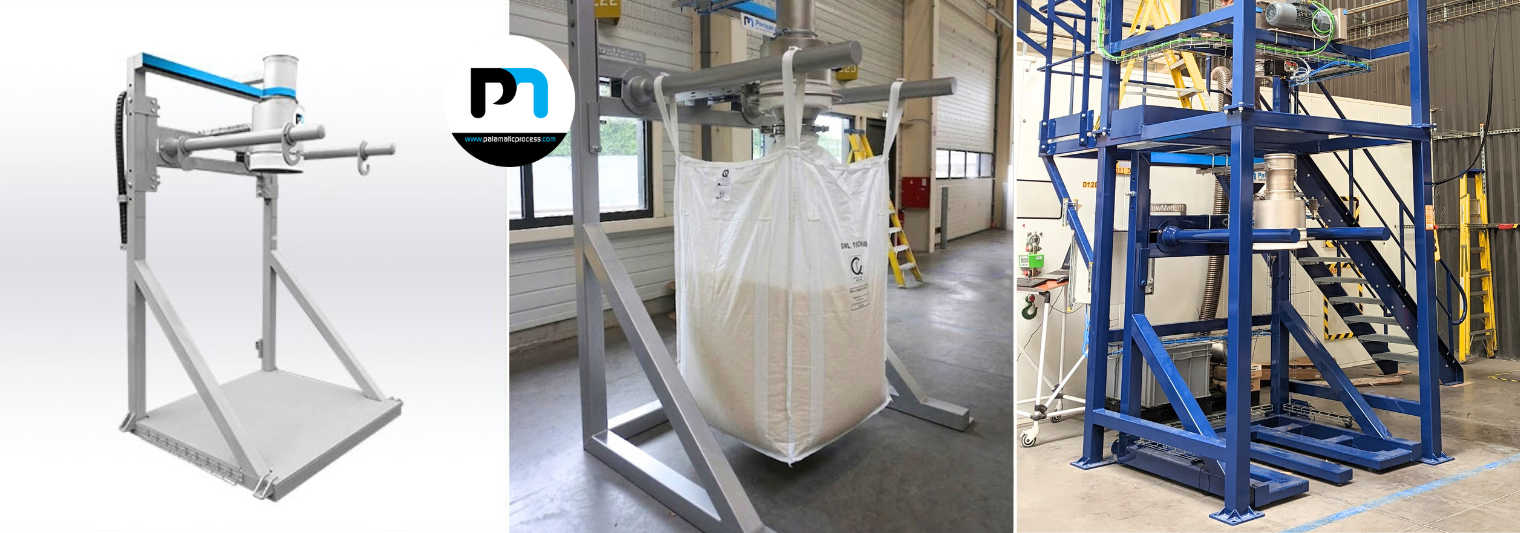

Enchimento de big bag FLOWMATIC®01
Enchimento de big bag com FLOWMATIC®01.
FlowMatic® 01 - Enchimento de big bag
Nossos dispositivos de enchimento de big bags são adequados para todos os tipos de pós.
Estação de enchimento dupla para big bag
Linha de processo de enchimento de big bag de fécula.
Sonda de ultrassom
Linha completa de gerenciamento e preparação de pré-misturas.
Máquina de enchimento para big bag de alimentos em pó
Linha de acondicionamento de cacau com peneiração.
Estação de enchimento de big bag
O carregamento por uma junta de dilatação fornece um acondicionamento vedado para todos os tipos de big bags.
FlowMatic® 03 estação de acondicionamento
Estação mista para acondicionamento em big bags e em tambores para a indústria química.
Estação de acondicionamento em big bag
Linha de enchimento de barita em big bags FlowMatic® 01.
Acondicionamento em big bag
Acondicionamento em big bag de açúcar branco e açúcar cristal: linha de acondicionamento em big bag com velocidade de 40 big bags por hora.
Estação de enchimento de big bag
Estação de carregamento de big bag para a preparação de leite em pó infantil.
Transportador
Acondicionamento de açúcar em big bag na zona higiênica (zona branca).
Linha de acondicionamento de big bags
Linha industrial de acondicionamento de glicose em big bags - Indústria alimentícia.
Poste duplo de enchimento de big bag
Linha de mistura e de acondicionamento de hidróxido de ferro em big bag.
Estação de enchimento de big bag e tambores
Linha de acondicionamento de materiais plásticos em tambores e big bags.
Cabeça de enchimento de big bag
Linha de processo de mistura e de acondicionamento de produtos fitoterapêutico.
Carregamento de big bag
Linha industrial de processamento de açúcar. Acondicionamento de açúcar em big bag.
Rosca transportadora helicoidal
Rosca transportadora helicoidal para alimentar a estação de enchimento de big bag
Carregadora de big bag - FlowMatic® 01
Acondicionamento de carbono negro - Indústria química
Carregamento de big bag flowmatic 01
Estação de enchimento de sacos grandes padrão e ergonómica.
Features
Características técnicas
| Cdência | 10 a 20 big bags/h |
|---|---|
| Capacidade | 2 toneladas/big bag |
| Materiais de fabricação | Aço pintado, inox 304L |
| Potência instalada | 0.2 kW |
| Consumo de ar comprimido | 0.1 Nm³/h |
| Fluxo de desempoeiramento | 300 m³/h |
Acabamentos: RAL 9006, jateado, eletropolimento
Pressão de operação: 6 bares
Entrada digital: 0
Saída digital: 1
Dimensões máximas das big bags: 1 550 (C) x 1 550 (L) x 2 400 (A) mm
Garfos em "U": permite a remoção do big bag pelas alças (opcional)
Equipamentos integrados no modelo FLOWMATIC 01:- Ganchos de fixação redondos para as alças do big bag: facilitam o deslizamento das alças do big bag.
- Ganchos em forma de "U" para enganchar as alças do big bag: permite a evacuação do big bag diretamente pelas alças usando uma empilhadeira (sem pallets).
- Estrutura de suporte: a estrutura é ajustável manualmente em altura para se adaptar a todos os tipos de big bag.
- Ajuste de largura: a distância entre os garfos do acessório é ajustável em largura para otimizar a operação de enchimento, mas proporciona maior estabilidade ao container flexível em cima do pallet.
- Junta inflável: a junta inflável garante uma conexão vedada entre a cabeça de enchimento e o big bag durante o enchimento.
- Cabeça de enchimento: a cabeça de enchimento é projetada em um envelope duplo para balanceamento de volume. O ar carregado é evacuado através da linha de desgaseificação que pode ser conectada à rede de desempoeiramento.
1. Gancho redondo
2. Estrutura de suporte
3. Ajuste de largura
4. Junta inflável
5. Cabeça de enchimento
Options
Opções disponíveis
-
Conexão sob manga
Este equipamento garante uma conexão completamente selada dos big bags. O diâmetro é definido de acordo com o big bag ou o anel de crimpagem para adaptabilidade a todos os diâmetros.
-
Transportador
O big bag colocado no pallet é removido por um transportador de rolos motorizado, otimizando a produção.
-
Gancho - Alça
O equipamento pode ser fornecido para acomodar big bags de 1 alça. Um gancho específico de retenção permite o posicionamento da alça. Este gancho é instalado no avental de ajuste de altura, mantendo assim a flexibilidade do sistema.
Um tubo de alimentação curvo completa o sistema, permitindo manter um assento reto do big bag, garantindo o enchimento ideal.
-
Desenganche automático do big bag
Quatro ganchos articulados são instalados no avental de recepção do big bag. O cilindro pneumático acionado pelo autômato controla a inclinação do gancho no final da dosagem.
-
Desempilhador de pallets
Para automatizar a estação de enchimento de big bags, propomos a instalação de um desempilhador automático de pallets .
Os pallets empilhados são armazenados na loja e, em seguida, alimentam um a um a estação de acondicionamento de big bag através de um transportador motorizado. -
Balanças
Integramos balanças e uma interface de operação, permitindo o acondicionamento em big bags com muita precisão.
Nossos sistemas de ensacamento garantem uma pesagem comercial. A integração protegida das células de carga garante uma excelente vida útil do equipamento.
Podem ser integradas opções adicionais específicas para a pesagem de big bags, como comunicação no modo profibus ou impressão de um bilhete de pesagem.
Nossos parceiros de pesagem são: Precia Molen, Sartorius, Master-K, Mettler Toledo, Philips, Siemens, Vishay Nobel. -
Braçadeira de aterramento
Os fios terras equipam toda a estação. Um ponto de conexão rápida permite que os big bags sejam aterrados, conseguindo assim uma ligação equipotencial do todo.
-
Plataforma
Ela facilita o acesso à parte superior do acondicionador de big bags, permitindo que a calha de enchimento do container flexível seja fechada.
-
Seladora de bolsas internas
Depois de cheio, o big bag é evacuado para a estação de fechamento da manga. Um sistema de soldagem térmica permite um fechamento selado do big bag, pela ação de garras de aquecimento na bolsa interna. As tecnologias de soldagem são adaptáveis de acordo com as características do big bag (bolsa interna de alumínio).
-
Mesa vibratória
Para desaerar o produto, uma mesa vibratória ativada por dois motores elétricos otimiza o enchimento do big bag.
