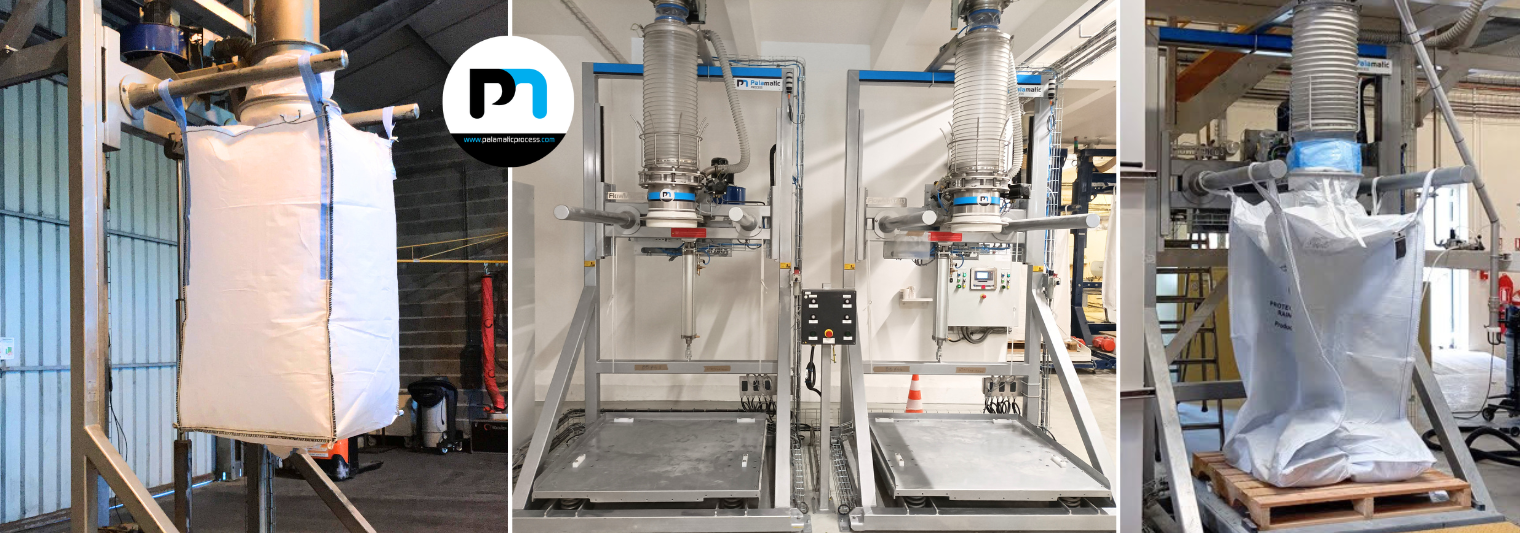

Enchimento de big bag - Confinamento, densificação e pesagem bruta
A estrutura da estação de enchimento é facilmente ajustável para acondicionar big bags de diferentes alturas. O cilindro de tensão, o ventilador e a mesa vibratória permitem dar ao big bag uma forma ideal. A mesa vibratória, entretanto, garante a desaeração de produtos de baixa densidade.
A estação de enchimento de big bag FlowMatic® 03 garante uma cadência de enchimento de 10 a 20 big bags por hora.
-
Automação3
-
Cadência3
-
Espaço5
Modo de operação:
1. Instalação do big bag na estação de embalagem
2. A calha do big bag é fixada à cabeça de enchimento por meio de uma vedação inflável que garante o confinamento de poeira durante a operação.
3. Tensão do big bag com o cilindro pneumático
4. O ventilador de pré-modelagem infla e molda o big bag (FIBC)
5. O ventilador inflável é desativado e outro ventilador usado para a filtragem reversa do jato do big bag é ligado
6. O enchimento de big bags começa com alta capacidade de fluxo
7. O big bag repousa sobre o pallet e a mesa vibratória garante estabilidade do mesmo durante o enchimento e o manuseio
8. A mesa vibratória garante ainda a densificação do material com operação intermitente durante todo o processo de enchimento
9. As células de carga permitem o gerenciamento de peso através de um interruptor de baixa velocidade para ajustar o fluxo para a dosagem final
10. Final do processo de enchimento, os garfos abaixam e a junta infável esvazia. O big bag está pronto para ser descarregado
11. A remoção do big bag pode começar por empilhadeira, paleteira ou pelas tiras do big bag
A máquina de carregamento de big bag FlowMatic®03 incorpora todas as opções necessárias para um acondicionamento eficiente: junta inflável de confinamento, avental de suspensão de big bags com altura ajustável através de um cilindro pneumático controlado, ventilador de modelagem do big bag, sistema de pesagem (dosagem) de big bags, pesagem comercial opcional, mesa vibratória de densificação... Toda a estrutura ajustável permite acondicionar big bags de diferentes alturas. A cabeça de enchimento é projetada em um envelope duplo, o que garante que os volumes sejam equilibrados e, assim, evita qualquer emissão de poeira na atmosfera. O cilindro de tensão e o ventilador permitem que o big bag tenha uma forma ideal. O manuseio do big bag acondicionado é seguro, sem risco de tombamento.
A estação de carregamento FlowMatic®03 tem uma cadência de enchimento que varia de 10 a 20 big bags por hora.
Pontos fortes do equipamento
- Dosagem e pesagem para transações comerciais de seus produtos
- Ventilador e cilindro de tensão para modelagem do big bag e da bolsa interna
- Mesa vibratória para garantir a densificação do produto e obter um big bag estável
- Garfos em forma de "U" para remoção do big bag pelas alças sem pallet
Media
Conheça nossos equipamentos em vídeos
Station de remplissage big bag - Flowmatic 03
Remplissage big bags FlowMatic 03
Confinamento, densificação e pesagem bruta
A estação de enchimento Flowmatic® 03 é facilmente ajustável para acondicionar big bags de diferentes alturas. O cilindro de tensão, o ventilador e a mesa vibratória permitem dar ao big bag uma forma ideal. A mesa vibratória, entretanto, garante a desaeração de produtos de baixa densidade.
Gamme de station remplisseuse big bag - FlowMatic
Conheça nosso equipamento em fotos
FlowMatic® 03 Encher big bag
FlowMatic 03® é uma solução de enchimento de big bags adequada para uma grande variedade de indústrias.
FlowMatic® 03 Palamatic Process
Estação de enchimento de big bags FlowMatic 03®.
Carregamento de big bags - FlowMatic® 03
Linha de processo completa de gerenciamento e preparação de pré-mistura.
Enchimento de big bag
A estação de embalagem de big bags é alimentadas com especiarias através de uma rosca transportadora mecânica.
Enchimento de big bags sob rosca transportadora
A estação de enchimento está equipada com um sistema de pesagem para permitir transações comerciais dos pós tratados.
Linha de enchimento de big bags
A estação de embalagem de big bags é equipada com um transportador de rolos mecânico que aumenta o fluxo da linha de embalagem.
Máquina de carregamento de big bag Palamatic Process
A cabeça de enchimento da estrutura de embalagem do big bag é projetada em um envelope duplo para evitar qualquer emissão de poeira ácida na atmosfera.
Colocação de big bag - tratamento com pó
A mesa vibratória garante a densificação dos pós tratados.
Estação de enchimento de big bag e sacos
Na saída do misturador, uma estação combinada garante a embalagem de big bags ou sacos tipo boca aberta.
Os big bags são embalados na estação FlowMatic® 03 equipada com uma cabeça de conexão selada com junta de dilatação, um cilindro de tensão de big bag e uma mesa vibratória que permite a densificação do produto durante a embalagem.
Carregadora de big bag
Linha de produção industrial completa para fabricação de aditivos para o setor de nutrição animal.
Linha de enchimento de big bag
Processo para fabricação de aditivos para o setor de nutrição animal, ração para cães e gatos.
Estação de enchimento industrial de big bag e tambor
Posto de acondicionamento de farinha animal na linha de produção industrial.
Transferência pneumática na estação de embalagem de big bag
A transferência pneumática é integrada na estação de enchimento de big bag. Ela permite transportar os pós sem deterioração.
Transportador
Correia transportadora na linha de acondicionamento em big bags.
Acondicionamento em big bag
Linha de enchimento de barita em big bags FlowMatic® 03.
Estação de enchimento de big bag
Recarregamento de preparação de pó para a fabricação de gesso a partir de containers e silos de armazenamento.
Enchimento de big bag sob misturador tipo pás de arado
A estação de enchimento de big bag é alimentada por um misturador tipo pás de arado, que é alimentado por uma estação de esvaziamento de sacos e uma estação de esvaziamento de big bags.
Embalagem de produtos a granel
Linha industrial de embalagem de big bags com sementes.
Enchimento confinado de big bag
Linha de preparação de especiarias para a indústria alimentícia.
Cabeça de enchimento
Cabeça dupla de enchimento de big bag com junta de dilatação e anel de aperto.
Enchimento de big bag
A plataforma de acesso facilita o acesso do operador à calha de enchimento do big bag.
Linha de enchimento de big bags
Linha de produção industrial com estação de enchimento de big bags de açúcar.
Enchimento de big bag sob rosca transportadora
Linha completa de micronização e embalagem em big bags de algas marinhas.
Painel de controle
Automação industrial Pal'Touch®: painel de controle integrado na estação de enchimento de big bag FlowMatic® 03.
Automação industrial
Um sistema de dosagem e pesagem é integrado na estação de embalagem de big bags para permitir transações comerciais de pós embalados.
FlowMatic® 03: Big bag suspensa
O big bag é suspenso verticalmente através de um cilindro pneumático.
Carregamento de big bag
Toda a estrutura é ajustável para permitir a embalagem de big bags de diferentes alturas.
Peneira vibratória para alimentar de estação de enchimento de big bags
A estação de enchimento de big bag é alimentada por uma peneira vibratória.
Máquina de embalagem FlowMatic® 03
A máquina de embalagem de big bags está equipada com um transportador de rolos.
Estação de enchimento de big bag
Recarregamento de carbonato a partir de containers industriais de armazenamento.
Mesa vibratória
A mesa vibratória integrada à estação de enchimento de big bags de carbonato de cálcio permite desaerar o produto e garantir a estabilidade do big bag.
Cabeça de enchimento
Cabeça de enchimento de big bag na estação móvel de acondicionamento de sal.
Máquina de embalagem de big bag FlowMatic® 03
FlowMatic® 03 - estação de enchimento de big bag, incluindo:
Aplicação alimentar: FlowMatic® 03
Os big bags são embalados com ingredientes destinados à indústria agroalimentar.
Estação de enchimento de big bag para indústria agroalimentar
A estação de embalagem de big bag está posicionada sobre rolos de manuseio.
FlowMatic® 03 - Aplicação em pedreira
O big bag é embalado com barita de pedreiras.
Carregamento de big bag com farinha para peixe
Linha de dosagem, mistura e embalagem de big bags com farinha animal.
Features
Características técnicas
| Cadência | 10 a 20 big bags/h |
|---|---|
| Capacidade | 2 toneladas/big bag |
| Materiais de fabricação | Aço pintado, aço inoxidável 304L |
| Potência instalada | 3 kW |
| Consumo de ar comprimido | 0,9 Nm³/h |
| Fluxo de desempoeiramento | 300 m³/h |
Acabamentos: RAL 9006, jateado, eletropolido
Consumo médio de energia: 0,2 kW
Pressão de operação: 6 bar
Entrada digital: 6
Saída digital: 6
Precisão da corrente de pesagem: ± 500 gramas
Dimensões máximas dos big bags: 1.550 (C) x 1.550 (L) x 2.400 (A) mm
Garfos em formato de "U": permitem a remoção do big bag pelas alças (opcional)
Equipamentos integrados ao modelo FlowMatic 03:
- Garfos de fixação redondos para as alças do big bag: facilitam o deslizamento das alças da big bag.
- Garfos em forma de U para enganchar as alças da big bag: permitem a evacuação da big bag diretamente pelas alças, usando uma empilhadeira (sem a utilização de pallet).
- Estrutura de suporte: a estrutura tem a altura ajustada manualmente para se adaptar a todos os tipos de big bag
- Ajuste da largura: o espaçamento dos gancho tem a largura ajustada para otimizar a operação de enchimento, mas proporciona maior estabilidade ao recipiente flexível no pallet.
- Junta de dilatação: a junta de dilatação garante uma conexão vedada entre a cabeça de enchimento e o big bag durante o enchimento.
- Cabeça de enchimento: a cabeça de enchimento é projetada em um envelope duplo para balanceamento de volume. O ar carregado é evacuado através da linha de desgaseificação que pode ser conectada à rede de desempoeiramento.
- Cilindro de tensão: o cilindro pneumático é instalado no avental dos ganchos de suspensão. Ele permite que o sistema de engate das alças do big bag seja elevado a uma altura ergonômica, seja ajustado às diferentes alturas da big bag e dê ao big bag uma forma ideal, graças à tensão permanente durante toda a fase de embalagem. O big bag está perfeitamente cheio sem risco de bolso e pode ser manuseado com segurança, sem risco de basculamento.
- Ventilador de pré-inflagem: localizado na estação, o ventilador garante a modelagem do big bag equipado com um saco interno para facilitar o seu enchimento. Uma válvula by-pass permite desgaseificar as partículas finas que são capturadas pelo tubo de envelope duplo durante a fase de embalagem.
Options
Opções disponíveis
-
Transportador
O big bag colocado no pallet é evacuado por um transportador de rolos motorizados, otimizando a produção.
-
Cabeça rotativa
Sistema que permite a colocação ergonômica do big bag vazio. Projetado usando um rolamento de alta resistência, uma rotação simples (+ 180°/-180°) do sistema de fixação permite ao operador posicionar as 4 alças do big bag, desde sua estação de trabalho.
A liberação automática das alças, uma vez que o big bag está cheio, completa o sistema e o torna um equipamento particularmente adequado para cadências de acondicionamento elevadas.
Todo o equipamento incorpora o ventilador pré-inflável, permitindo sua utilização em ambientes difíceis, também sujeitos a altas restrições de higiene.
-
Estação móvel
As estações de ensacamento podem integrar mangas de manuseio, permitindo o manuseio do todo com a empilhadeira ou porta-paletes.
Essas estações móvel de embalagem em big bags permitem que os big bags sejam embalados em pontos de alimentação separados ou com trombas de carregamento de caminhão.
Versões com trilhos e rodas também são padrão na Palamatic Process.
-
Gancho - Alça
O equipamento pode ser projetado para acomodar big bags de 1 alça. Um gancho específico de retenção permite o posicionamento da alça. Este gancho é instalado no avental de ajuste de altura, mantendo assim a flexibilidade do sistema.
Um tubo de alimentação curvo completa o sistema, permitindo manter um assento reto do big bag, garantindo um enchimento ideal.
-
Recolhimento automático
Quatro ganchos articulados são instalados no avental de recepção do big bag. O cilindro pneumático acionado pelo autômato controla a inclinação do gancho no final da dosagem.
-
Desempilhadeira de pallets
Para automatizar o posto de enchimento de big bags, propomos a implantação de uma desempilhadeira de pallets automática.
Os pallets empilhados são armazenados na loja e, em seguida, abastecem a estação de embalagem, um por um, através de um transportador motorizado. -
Braçadeira de aterramento
As tranças de terra equipam toda a estação. Um ponto de conexão rápida permite que os big bags sejam aterrados, conseguindo assim uma ligação equipotencial da montagem.
-
Plataforma
Facilita o acesso à parte superior da máquina de carregamento para permitir que a calha de enchimento do container flexível seja fechada.
-
Soldadora de bolsa interna
Depois de cheio, o big bag é evacuado para a estação de fechamento da manga conectora. Um sistema de soldagem térmica permite um fechamento selado do big bag, pela ação de garras de aquecimento na bolsa interna. As tecnologias de soldagem são adaptáveis de acordo com as características do big bag (bolsa interna de alumínio).
Case studies
Aplicações com este equipamento
Formulação de tinta
Pó processado: tinta em pó (resina de poliéster + cargas + aditivos + pigmentos) - Formulação de tinta - Uma estação de esvaziamento manual de containers alimenta um sistema de enchimento de big bags...Química
-
Carregamento de farinha animal
Pós processados: farinha de penas, farinha animal - Carregamento de farinha animal - A Palamatic Process instalou um posto de embalagem de big bags com vibração e liberação automática.Agroalimentar
-
Acondicionamento de minerais
Produto processado: barita - Acondicionamento de minerais - Enchimento de big bags FlowMatic® 03 para um enchimento vedado de big bags de barita com pesagem automática.Construção civil
-
Processo para suplementos alimentares
Produtos processados: Vitamina A, Vitamina E, Metasmart dry - Processo para suplementos alimentares - Estação de enchimento de big bag com mesa de pesagem e densificação vibratória integrada.Agroalimentar
-
Embalagem de pré-mistura de composto
Pó tratado: pré-mistura de composto - Embalagem de pré-mistura de composto - Nosso cliente, especialista em compostos de PVC e materiais compósitos de polímeros, solicitou a embalagem de seu produto...Química
-
Otimização do processo de embalagem
Pó processado: farinha de peixe - Embalagem de big bag - Saída de 50 big bags/hAgroalimentar
-
Carregamento de grandes sacos de cinza de mosca
Pó processado: cinzas volantes - Enchimento de grandes sacos para materiais de construção através de descarga por gravidade a partir de um silo.Construção civil
-
Enchimento de big bags para um processo semi-automático na indústria da aquicultura
Pós processados: farinha de carne e farinha de osso - Estações semi-automáticas de enchimento de big bags - A instalação consiste no carregamento de big bags sob misturadores sem emissão de pó.Agroalimentar
-
Recondicionamento de hidróxido de níquel na fabricação de baterias
Pós processados: hidróxido de níquel, sulfato de níquel e hidróxido de sódio Recuperação da torta de hidróxido de níquel para recondicionamento em big bagsEnergia
