ENCHIMENTO DE BIG BAGS - Embalagem de produtos frágeis em sacos grandes, engradados ou caixas de papelão
Objetivo: embalar produtos frágeis, quebradiços ou quebradiços em sacos grandes.
Produtos típicos embalados pela máquina de enchimento de big bags FlowMatic® 03 Care: cereais, frutas secas, biscoitos, frutas, legumes, doces, bolas de chocolate, goma de mascar, produtos extrudados, cereais matinais, flocos, massas, pétalas folhadas...

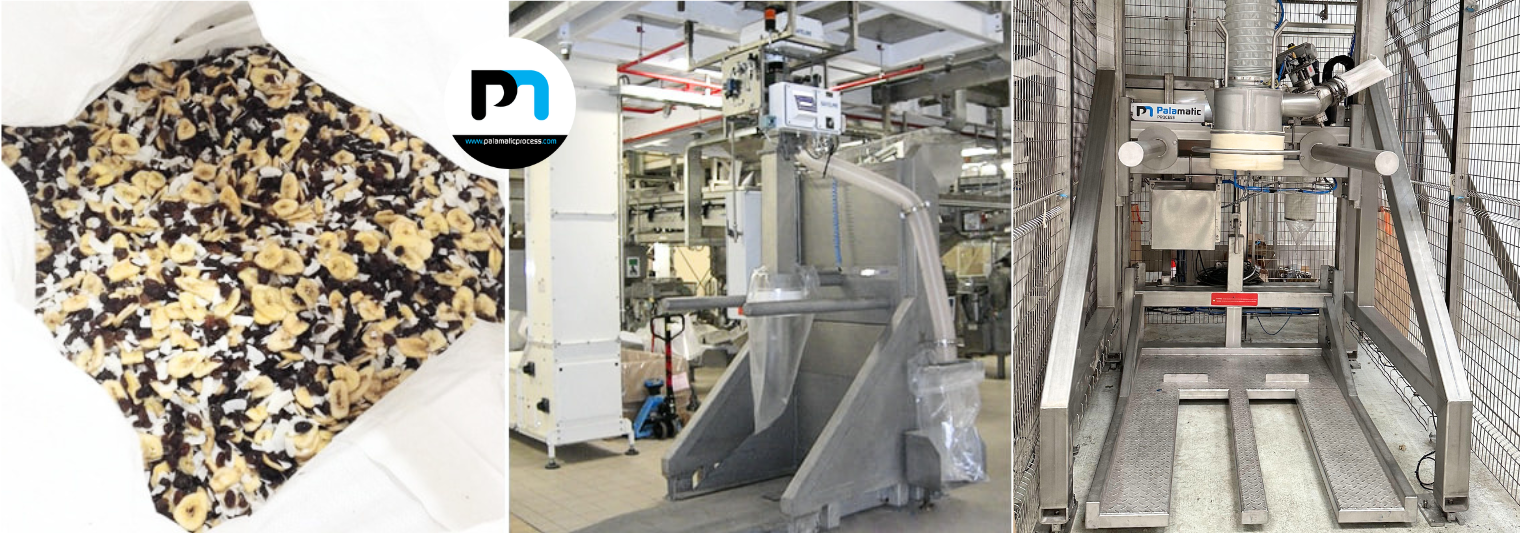

O projeto da estação de embalagem de sacos grandes FlowMatic® 03 Care garante que os produtos sejam acompanhados em sua queda para preservar sua integridade. A altura de queda dos produtos é reduzida ao máximo graças ao levantamento do fundo do saco grande através da tradução em altura do avental inferior.
Além de proteger produtos frágeis, a estrutura da estação de enchimento de big bags FlowMatic® 03 Care é facilmente ajustável para encher big bags de diferentes alturas. O cilindro tensor e o ventilador permitem que o saco grande tenha uma forma ideal.
A característica especial deste enchimento de big bag é que ele é equipado com um sistema para levantar o fundo do big bag. Um segundo carrinho equipado com um cilindro de longo curso permite que o palete sobre o qual o container é colocado seja levantado. A tecnologia utilizada para mover o fundo do saco grande é adaptada de acordo com seu setor de atividade: cilindro pneumático, cilindro hidráulico ou cilindro elétrico.
O avental da estação de enchimento de sacos grandes é equipado com garfos que permitem que o container seja mantido durante o levantamento, mas também que seja retirado por empilhadeira ou paleteira na posição rebaixada. Isto assegura que produtos frágeis não caiam de uma grande altura ao serem embalados em sacos grandes e, portanto, reduz ao mínimo o risco de quebra durante a fase de carregamento desses produtos frágeis.
Descubra nossa linha de processo DryBulk-Mix® para misturar e embalar ingredientes secos e frágeis em big bags.
-
Produtos frágeis5
-
Automação3
-
Espaço5
Procedimentos operacionais
- Embalagem em sacos grandes:
No início do ciclo, o avental inferior sobe até a altura desejada.
A fim de limitar ao máximo a criação de dobras no tecido do saco grande em direção ao interior, também é recomendado o uso de um ventilador de inflação.
À medida que o saco grande é preenchido, o cilindro, controlado para ativar a descida progressiva do saco grande, permite que o tubo de enchimento esteja sempre um pouco acima da pilha de produto. O controle da altura do avental é garantido por uma sonda de nível, células de carga e sensor de microondas, dependendo dos produtos frágeis que estão sendo embalados. A tecnologia utilizada para esta máquina de enchimento de big bag permite obter uma altura mínima de queda, criando uma inclinação automática e regulada no big bag cheio.
No final do ciclo, o avental retorna à sua posição máxima rebaixada para a remoção do palete.
- Embalagem em embalagem cartonada:
No início do ciclo, o carro inferior sobe até o curso máximo.
Conforme o processo de enchimento avança, o cilindro é controlado para baixar progressivamente a caixa de modo que o tubo de enchimento esteja sempre acima da pilha de produto.
O gerenciamento da altura do avental é assegurado por sondas de nível, células de carga e sensores de microondas dependendo dos produtos frágeis que estão sendo embalados.
No final do ciclo, o avental retorna à sua posição máxima rebaixada para a remoção do palete.
A estação de enchimento de big bags FlowMatic®03 Care está equipada com todos os equipamentos necessários para garantir uma embalagem eficiente: selo de contenção inflável, avental de pendurar big bags ajustável em altura através de um cilindro pneumático controlado, ventilador de moldagem de big bags, sistema de pesagem de big bags, pesagem comercial...
Toda a estrutura é ajustável e permite que grandes sacos de diferentes alturas sejam enchidos. A cabeça de enchimento, projetada como um envelope duplo, assegura o equilíbrio dos volumes e assim evita qualquer emissão de poeira para o ar ambiente. O cilindro tensor e o ventilador dão ao saco grande uma forma ideal. O saco grande cheio pode ser manuseado com segurança e sem qualquer risco de queda.
A estação de enchimento FlowMatic®03 Care pode atingir taxas de enchimento de 10 a 20 sacos grandes por hora.
Pontos fortes do equipamento
- Respeito pelos produtos
- Acompanhando" a queda dos produtos para preservar sua integridade
- Dosagem e pesagem comercial de seus pós
- Ventilador e cilindro tensor para garantir a formação do saco grande e do saco interno
- Garfos em "U" para permitir que o saco grande seja removido pelas alças e sem palete
Media
Conheça nossos equipamentos em vídeos
Bulk bag filling unit - FlowMatic®03
Remplissage big bags FlowMatic 03
Contenção, densificação e pesagem bruta
A estação de enchimento FlowMatic® 03 pode ser ajustada para encher grandes sacos de diferentes alturas. O cilindro tensor, o ventilador e a mesa vibratória dão ao saco grande uma forma ideal. A mesa vibratória garante a desaeração dos produtos de baixa densidade.
Gamme de station remplisseuse big bag - FlowMatic
Conheça nosso equipamento em fotos
Processo de contas de chocolate
O enchimento de sacos grandes FlowMatic 03® Care garante que os produtos frágeis sejam respeitados.
FlowMatic® 03 Care
A estação FlowMatic 03® Care é utilizada para encher sacos grandes com produtos frágeis.
Enchimento de sacos grandes
A estação de embalagem de sacos grandes é alimentada com ingredientes através de um parafuso de transferência mecânica.
Estação móvel de embalagem de sacos grandes
A estação de embalagem de big bags FlowMatic® 03 care permite a embalagem de produtos frágeis em big bags ou caixas de papelão.
Enchimento de sacos grandes sob o parafuso de transferência
O posto de abastecimento está equipado com um sistema de pesagem comercial para frutas secas.
Estação de embalagem de ingredientes
O FlowMatic® 03 Care é facilmente ajustável para encher grandes sacos de diferentes alturas.
Features
Características técnicas
| Saída | 10 a 20 sacos grandes/h. |
|---|---|
| Capacidade | 2 toneladas/saco grande |
| Materiais de fabricação | Aço pintado, aço inoxidável 304L |
| Potência instalada | 3 kW |
| Consumo de ar comprimido | 0,9 Nm³/h. |
| Taxa de remoção de pó | 300 m³/h. |
Acabamentos: RAL 9006, jateamento de contas, eletropolido
Consumo médio de energia: 0,2 kW
Pressão operacional: 6 bar
Entrada digital: 6
Saída digital: 6
Precisão da cadeia de pesagem: ± 500 gramas
Dimensões máximas do saco grande: 1550 (L) x 1550 (C) x 2400 (A) mm
Garfos em "U": permitir a retirada do saco grande pelas alças (opcional)
O modelo FlowMatic® 03 Care está equipado com as seguintes características
- O avental equipado com um cilindro de longo curso permite que a palete sobre a qual a caixa ou big bag é colocada seja levantada para que os produtos embalados não caiam de uma grande altura.
- Garfos redondos para fixação das alças dos sacos grandes: as alças dos sacos grandes deslizam mais facilmente.
- Garfos em forma de "U" para fixação de alças de sacos grandes: permite que o saco grande seja retirado diretamente das alças com uma empilhadeira (não há necessidade de usar um palete).
- Estrutura de suporte: ajustável manualmente em altura para todos os tipos de big bags e caixas de papelão
- Ajuste de largura: a distância entre os garfos de engate pode ser modificada em largura para otimizar a fase de enchimento e garantir maior estabilidade do recipiente flexível em seu palete.
- Junta de inchamento: A junta de inchamento assegura uma conexão estreita entre a cabeça de enchimento e o saco grande durante a fase de enchimento.
- Cabeçote de enchimento: O cabeçote de enchimento é fabricado com uma jaqueta dupla para balanceamento de volume. O ar carregado é liberado através da linha de desgaseificação que pode ser conectada ao sistema de coleta de pó.
- Cilindro tensor: O cilindro pneumático está localizado no carro do garfo. Ele permite que o sistema de engate da alça do saco grande seja ajustado a uma altura ergonômica, para se adaptar a diferentes alturas de recipientes e para dar ao saco grande uma forma ideal, graças à tensão permanente durante a fase de enchimento. O saco grande é completamente preenchido sem o risco de formação de bolsas de ar e pode ser manuseado com segurança sem o risco de tombar.
- Ventilador de pré-inflação: instalado na estação, o ventilador garante a moldagem do saco grande equipado com um saco interno para facilitar seu enchimento. Uma válvula by-pass permite a desgaseificação das multas que são capturadas pelo tubo de envelope duplo durante a fase de embalagem.
Options
Opções disponíveis
-
Transportador de roletes
O saco grande colocado sobre o palete é evacuado por um transportador de rolos motorizado, otimizando assim a produção.
-
Cabeça giratória
Sistema que permite o fácil posicionamento do saco grande vazio. Projetado com um rolamento de alta resistência, uma rotação simples (+180°/-180°) do sistema de engate permite ao operador posicionar as 4 alças do saco grande, a partir de sua estação de trabalho.
O desengate automático das alças, uma vez que o saco grande é preenchido, completa o sistema, que é particularmente adequado para altas taxas de embalagem.
A unidade anexa integra o ventilador de pré-inflação, permitindo seu uso em ambientes difíceis que também estão sujeitos a fortes restrições de higiene.
-
Station mobile
As estações de ensacamento podem ser equipadas com bainhas de manuseio para permitir que toda a unidade seja manuseada por empilhadeira ou paleteira.
Estas estações móveis de embalagem de sacos grandes permitem que os sacos grandes sejam enchidos sob pontos de alimentação separados ou mangas de carregamento de caminhão.
As versões com trilhos e rodas também são padrão no Palamatic Process. -
Sistema automático de desenganche de sacos grandes
Quatro ganchos articulados estão localizados no avental receptor do saco grande. O cilindro pneumático ativado pelo CLP controla a inclinação do gancho no final do processo de dosagem.
-
Dépileur de palettes
A fim de automatizar a estação de embalagem de sacos grandes, propomos a instalação de um desempilhador automático de paletes.
Os paletes empilhados são armazenados no armazém e depois alimentados um a um até a estação de embalagem através de um transportador motorizado. -
Grampo de aterramento
Toda a estação está equipada com trançados de aterramento. Um ponto de conexão rápida permite que as big bags sejam aterradas, criando assim uma ligação equipotencial do todo.
-
Plataforma de acesso para o operador
Ela facilita o acesso à parte superior da máquina de enchimento para permitir o fechamento da calha de enchimento do recipiente flexível.
-
Máquina de solda para saco interno
Uma vez que o saco grande esteja cheio, ele é evacuado na estação de fechamento da manga. Um sistema de vedação térmica permite que o saco grande seja selado pela ação de mandíbulas aquecidas no saco interno. As tecnologias de soldagem são adaptáveis de acordo com as características do big bag (bolsa interna de alumínio).
Case studies
Aplicações com este equipamento
Esferas de chocolate
Produto processado: esferas de chocolate - Armazenamento em big bags - Este cliente é um fabricante de reputação mundial e fabrica esferas de chocolate muito frágeis que devem ser embaladas para o...Agroalimentar
-
Otimização do processamento de frutas secas aglomeradas
Produtos processados: nozes e legumes Desagregação de um grande volume de nozes e frutas secasAgroalimentar
