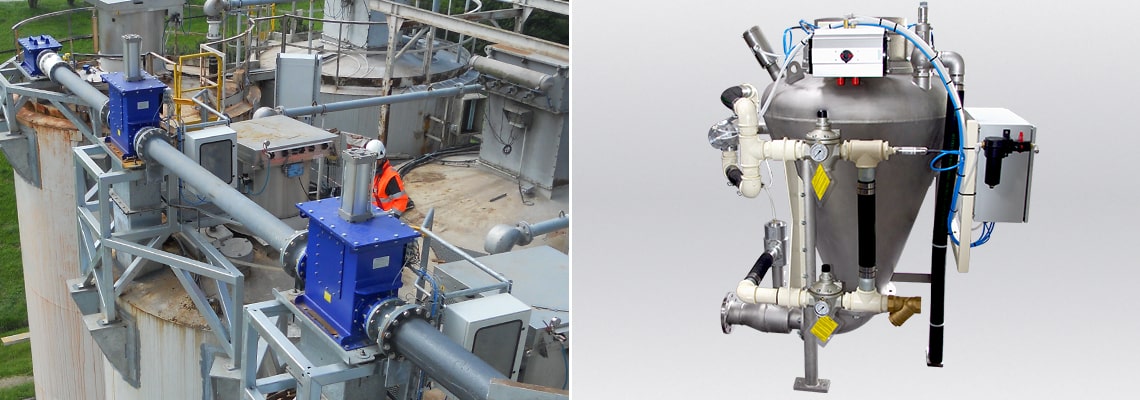

Transferência pneumática por pressão em fase densa - SAS de transferência - Adequado para produtos altamente abrasivos
Cadência: 2 a 100 toneladas por hora
Transporte de produtos altamente abrasivos
Este sistema de transferência pneumática de fase densa por pressão é adequado para produtos muito abrasivos. Esse processo garante o transporte lento e delicado de granulados, pós e misturas, com menos consumo de ar comprimido e energia.
SAS de transferência de alta densidade para todos os tipos de pós - Transporte de produtos a granel e pulverulentos.
Cadência: 2 a 100 toneladas por hora
Principais características do produto:
O transporte pneumático de fase densa por pressão é um sistema de transferência particularmente adequado para produtos muito abrasivos.
Nesse tipo de transferência pneumática, a Palamatic Process oferece o processo Macawber/Mactenn, que usa a válvula Inflatek para enviar suavemente o produto para a produção. Esse processo de transporte pneumático em fase densa por pressão é totalmente patenteado e tem garantia de até 2 anos contra abrasão e 1.000.000 ciclos de funcionamento da válvula.
Modo de funcionamento:
Nesse tipo de transferência pneumática, a válvula corta o fluxo do produto acima do tanque de transferência. Este tanque de transferência ou SAS de transferência está equipado com uma cobertura dupla e um cotovelo de saída especial, permitindo que o produto seja enviado suavemente através da tubulação de transferência pneumática. Esse processo de SAS pneumática de fase densa por pressão é totalmente patenteado e assegura até dois anos contra abrasão e uma garantia de 1.000.000 de ciclos de operação da válvula antes de sua revisão geral. Além disso, a válvula de expedição pode ser resfriada por circulação de água, o que permite que os produtos sejam enviados a temperaturas muito altas no processo.
- Inserção do produto na câmara de ar
- Fechamento da válvula no produto
- Introdução de ar controlado
- A operação é repetida até ser cancelada
-
Fluxo5
-
Produtos frágeis5
-
Produto abrasivo5
Exemplos de implantações
Realização de um conjunto de transferência pneumática para a alimentação de máquinas de embalagem de açúcar.
2 silos de alimentação
4 linhas de embalagem
Pontos fortes do equipamento
- Limita abrasão e segregação
- Longas distâncias de transferência
- Fluxos muito altos
- Densidade de transferência
- Design otimizado para atender a necessidades específicas
Media
Conheça nossos equipamentos em vídeos
Sas de transfert pneumatique poussé phase dense
Conheça nosso equipamento em fotos
Transferir açúcar refinado e açúcar mascavo
Cada sas de transferência é capaz de fornecer 9 t/h. a 12t/h de fluxo de transferência de açúcar.
Transferência pneumática de fase densa
Transporte de produtos altamente abrasivos.
Transferência de açúcar
Realização de um conjunto de transferência pneumática para a alimentação de uma acondicionadora de açúcar:
- 4 linhas de embalagem
Transferência pneumática por pressão fase densa
Linha de transferência pneumática em fase densa por pressão.
Transferência pneumática por pressão
Linha de transferência pneumática em fase densa por pressão.
Transferência pneumática de fase densa na linha de embalagem
Transferência pneumática e armazenamento de cinzas.
Tubulação de transferência pneumática por pressão
Venha testar seu sistema de transferência pneumática em nossa estação de teste!
Sas de transferência pneumática por pressão
Este avançado sistema de transferência pneumática de fase densa por pressão é adequado para produtos muito abrasivos, de todos os fluxos e todas as temperaturas.
Transferência pneumática por pressão
Gamme de transfert pneumatique poussé phase dense. Linha de transferência pneumática por pressão de fase densa.
Válvula de transferência pneumática
Válvula de capacete para corte no fluxo do produto.
Transporte pneumático - SAS
Design otimizado que atende a necessidades específicas.
Transporte pneumático de fase densa com tremonha de aço inoxidável integrada
Esse processo de sas pneumática de fase densa por pressão totalmente patenteada garante curvaturas tubulares de até 2 anos contra abrasão.
Sas de transferência pneumática de açúcar
A sas de transferência alimenta sucessivamente as 8 máquinas de embalagem a uma fluxo de 9t./h. ou 12t./h.
Sas de sob pressão com alimentação por gravidade
A sas de transferência é alimentada por gravidade através de uma válvula específica que permite, no final do enchimento, cortar a coluna do produto e garantir a vedação por sua junta inflável.
Sas de transferência
Sas de transferência na linha de armazenamento e transporte de pós para um reator.
Features
Características técnicas
Modelo MANIMAXFLO® :
|
Modelos |
Dimensões em mm MINIMAXFLO® |
Peso em kg |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
|
15/04/2002 |
718 |
485 |
803 |
25/40/50 |
725 |
330 |
405 |
100 |
20 |
109 |
|
30/04/2002 |
923 |
510 |
835 |
40/50 |
730 |
335 |
428 |
100 |
20 |
130 |
|
30/06/2002 |
908 |
510 |
835 |
40/50 |
730 |
335 |
428 |
150 |
20 |
142 |
|
60/4-2 |
933 |
545 |
1 081 |
50 |
734 |
330 |
484 |
150 |
20 |
390 |
|
60/6-2 |
968 |
555 |
1 081 |
50 |
734 |
330 |
484 |
150 |
20 |
390 |
|
85/8-3 |
1 114 |
769 |
1 290 |
80 |
1 028 |
521 |
600 |
200 |
40 |
415 |
Modelo MAXFLO® :
|
Modelos |
Dimensões em mm MAXFLO® |
Peso em kg |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
A |
B |
C |
E |
F |
G |
H |
J |
K |
|
|
114/4-4 |
1 269 |
400 |
337 |
162 |
1 190 |
543 |
200 |
50 |
102 |
335 |
|
114/8-8 |
1 279 |
400 |
337 |
162 |
1 190 |
543 |
200 |
50 |
102 |
455 |
|
228/8-5 |
1 503 |
400 |
337 |
241 |
1 252 |
535 |
200 |
50 |
127 |
525 |
|
342/8-6 |
1 725 |
400 |
327 |
252 |
1 285 |
533 |
200 |
63 |
152 |
555 |
|
342/12-6 |
1 807 |
400 |
327 |
235 |
1 131 |
521 |
300 |
63 |
152 |
753 |
|
570/12-8 |
2 026 |
400 |
400 |
219 |
1 127 |
435 |
300 |
76 |
203 |
1 157 |
|
857/12-10 |
2 276 |
480 |
502 |
305 |
1 153 |
375 |
300 |
76 |
254 |
1 501 |
|
1428/12-12 |
2 956 |
480 |
502 |
337 |
1 607 |
781 |
300 |
76 |
305 |
2 019 |
|
2125/16-12 |
3 680 |
480 |
495 |
305 |
1 607 |
781 |
400 |
101 |
254 |
2 450 |
|
2825/16-12 |
4 230 |
480 |
502 |
337 |
1 848 |
898 |
400 |
127 |
305 |
3 130 |
|
3500/16-12 |
4 759 |
480 |
502 |
337 |
2 247 |
1 092 |
400 |
153 |
305 |
3 850 |
Tamanho de partícula: 40µm a 4mm
Nível médio de sobrepressão: 4 bar
Materiais de fabricação: ferro fundido, aço inoxidável 304L, aço inoxidável 316L
Consumo de ar comprimido: 1 a 114 nm3/min
Distância máxima de transferência: 700 m
Certificação ATEX: zona ii 1,2,3 GD (EMI menor que 3mJ)
Temperatura máxima: 280°C (pico de 300°C)
Velocidade de transferência do produto: 1 a 5 m./s.
Ø da entrada: 50 a 600 mm
Equipamentos integrados:
- Linha de ventilação
- Sem defletor, bocais ou jatos de fluidização
- Volume da SAS
- Velocidade baixa e controlada
- Válvula de capacete para corte no fluxo do produto
- Cabine de controle
- Alimentação de ar comprimido de transferência
Options
Opções disponíveis
-
Interruptor do tambor
Válvula bypass pneumática de tambor
Também oferecemos os seguintes sistemas de interrupção:
. Manual
. Bypass pneumática
. Por válvula conectora
. Por válvula borboleta
-
Interruptor de válvula borboleta
Também oferecemos os seguintes sistemas de interrupção:
. Manual
. válvula bypass pneumática
. By passde pneumática de tambor
. Por válvula conectora
. Por válvula borboleta
-
Curvatura de tubulação de transferência pneumática
. Curvatura antiabrasão por "almofada de material"
. Curvatura antiabrasão com superfície superior reforçada
. Curvatura D10
Os elementos da tubulação melhoram consideravelmente a vida útil dos transportes
pneumáticos sujeitos a abrasão, inclusive em ambientes corrosivos ou alta temperatura.
-
Curvatura de tubulação
Curvatura de tubulação com proteção contra abrasão.
-
Pressostato
Sensor eletrônico que garante a regulação da dosagem de pó na tubulação de transferência.
-
Conector de compressão
Compressão para unir tubos lisos e rígidos.
-
Acessórios para conexão
. Rápido (grampo): permite a conexão de dois tubos rígidos entre eles. As extremidades dos tubos devem ter flanges lisas.
. Flange: permite a conexão entre dois tubos rígidos, mas também entre qualquer dispositivo equipado com um flange. A fixação é realizada com parafusos e porcas.
. SMS: conexão rápida por parafuso. Para ser usado em tubos rígidos de SMS, mas também entre qualquer dispositivo equipado com uma conexão SMS.
. Colar e continuidade elétrica: colares
-
Tubulação flexível
. Continuidade elétrica garantida por espiral metálico
. FDA: acabamento alimentar
. Reforçado para produto abrasivo
. Material: poliuretano
. Transparente para visualizar a passagem do produto
-
Tubulação rígida
. Tubulação interna sem soldagem (tarifa 10)
. Fabricado em aço inoxidável 304, 316 ou aço
. Revestimento antiabrasão (PU, espessura de aço)
-
Válvula conectora
. Solução de regulação e dosagem de produtos como agregados, pós,
poeiras ou líquidos carregados.
. A construção da carroceria garante 100% de vedação do fluido transportado
. A pressão máxima está entre 2 e 6 bares
. Resistência mínima ao atrito
Case studies
Aplicações com este equipamento
Acondicionamento de açúcar branco, orgânico e mascavo
Pós processados: açúcar branco refinado e açúcar mascavo com granulometria de 600 µm - Acondicionamento de açúcar branco, orgânico e mascavo - Líder na África e na bacia do Mediterrâneo na indústria...Agroalimentar
-
Fábrica de incineração
Produtos tratados: cinzas - Unidade de incineração - Empresa líder no fornecimento de soluções de gerenciamento e recuperação de resíduos, especialista em todo o ciclo de resíduos.Águas e fumaças
-
Filtragem de água potável
Produtos tratados: carvão ativado e cal (com densidade aparente de 0,5 toneladas/m³ e 0,6 toneladas/m³ respectivamente) - Filtragem de água potável - Subsidiária especializada em obras públicas e...Águas e fumaças
-
Enchimento de caminhões de cimento
Produto processado: cimento - Enchimento de caminhões de cimento - 2 estações de esvaziamento de sacos grandes EasyFlow® EF100 para descondicionamento semi-automático de alta velocidade.Construção civil
